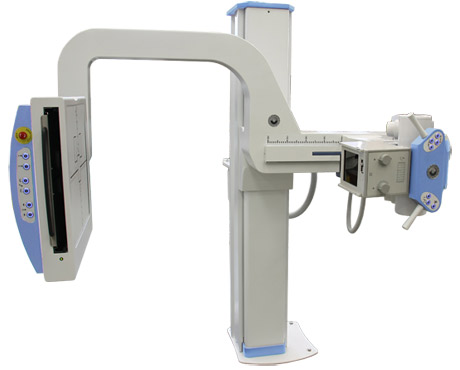

Рентгенівська діагностична система BReeZe EBR-D02, ARCOM (Італія)
Рентгенівська діагностична система BReeZe EBR-D02, виробництва Arcom International, S.R.L. (Італія), за своїми функціональними можливостями вважається базовою рентгенографічною системою (БРС). Змінна фокусна відстань (від 100 см до 180 см), моторизовані рухи всіх рухомих частин та U-подібна конструкція штативу дозволяють проводити весь спектр рентгенографічних досліджень в положеннях стоячі, сидячі, або лежачі за допомогою рентгенопрозорого візка.
Дослідження проводяться використовуючи плоско-панельний детектор (flat panel detector) серії Exprimer EVS-4343 або Exprimer EVS-4343G (DRTECH, Республіка Корея). Висока якість зображення виходить завдяки високій чутливості DQE (не менше 65%) та розподільчій здатності (3,57 пар ліній на мм) детектора, та використанню монохромного
діагностичного монітору Jusha M260G.
Система рекомендується для застосування в медичних закладах або відділеннях пульмонологічного та фтизіатричного напрямку для рентгенографії грудної клітки (флюорографії). Також ефективним буде використання в травматологічних та приймальних відділеннях, в рентгенівських кабінетах малої площі (від 15 кв.м).
Можлива зйомка на рентгенівську касету з плівкою розміром до 43х43 см.
Комплектація системи рентгенівської діагностичної BreeZe EBP-D02:
1. Штатив EBP-D02
U-подібний універсальний штатив EBR-D02, включаючи коліматор Optica 20 (Varex CША) або R-302A (Ralco Італія).
Штатив повинен складатись із колони на якій закріплена консоль, що обертається. На одній вісі розмішені цифровий детектор рентгенівського зображення та рентгенівський випромінювач.
Конструктивна особливість консолі U-подібна, для знімків в латеропозиції в положенні лежачі, зі змінною фокусною відстанню.
Електромеханічні приводи:
- обертання консолі;
- зміни фокусної відстань між випромінювачем і детектором;
- підйому та опускання консолі.
| Обертання консолі ліворуч | 30° |
| Обертання консолі праворуч | 120° |
| Обертання суппорта кріплення випромінювача | ±180° |
| Індикатор кута обертання | наявність |
| Найменша фокусна відстань | 1000 мм |
| Найбільша фокусна відстань | 1800 мм |
| Мінімальне положення фокуса випромінювача від підлоги прі горизонтальному положенні консолі | 365 мм |
| Діапазон вертикального переміщення консолі не менше | 1450 мм |
| Наявність рентгенівського растру високої щільності 215 ліній/дюйм |
| Наявність пристроїв контролю експозиції АЕС, (Varex CША) та контролю дози випромінювання VacuDAP (VacuTec, Німеччина) |
| Обертання детектора | ±90° |
| Рентгенівський коліматор з ручним керуванням | Optica-20 (Varex CША) або
R-302A (Ralco Італія) |
2. Рентгенівський пристрій живлення
Рентгенівський пристрій живлення Endeavour R306.35., 50kW (стандартно), або генератор з конденсаторним накопичувачем Nebula R212.1х EA, 50kW або 32 kW, 40 kW (опція), Генератор СМР200, 50 kW, 40 kW (опція);
| Завдяки високій частоті перетворення генератор має стабільні параметри вихідного сигналу: |
| Вихідна потужність, кВт | 50 кВт |
| Діапазон зміни анодної напруги | 40-150 кВ |
| Діапазон зміни анодного струму | 10-630 мА |
| Діапазон зміни часу експозиції | 0,001 ÷ 6,3 с |
| Захист рентгенівської трубки від перевантаження |
Наявність чотирьох режимів програмування:
1) кВ/мА/час;
2) кВ, мАс;
3) кВ при роботі з функцією автоматичного контролю експозиції АЕС;
4) Анатомічний режим |
| Функція автоматичного контролю експозиції АЕС |
| Можливість управління двома пристроями автоматичного контролю експозиції |
| Відображення на пульті управління генератором значення добутку дози на площу для визначення ефективних доз опромінення пацієнтів |
| Управління експозицією рентгенівського пристрою живлення як з пульту управління генератором, так і з комп'ютера автоматизованого робочого місця рентген-лаборанта |
| Ручна кнопка вмикання високої напруги |
3. Рентгенівський випромінювач RAD14 (Varex CША)
| Максимальна напруга на трубці | 150 кВ |
| Теплоємність | 212kJ (300 KHU) |
| Мала фокусна пляма | 0,6 мм |
| Велика фокусна пляма | 1,2 мм |
| Потужність на малому фокусі | 32 кВт |
| Потужність на великому фокусі | 77 кВт |
Можлива комплектація трубками IAE (Італія) RTM782, RTM90, X42, X76, залежно від потужності рентгенівського генератора.
4. Детектор Exprimer EVS-4343G або EVS-4343, DRTECH
Плоскопанельний цифровий детектор рентгенографічного зображення Exprimer EVS-4343G або EVS-4343 (DRTECH, Південна Корея).
| Розмір робочого поля | 430 x 430 (17"x17") |
| Розмір пікселя | 140μm |
| Розмір матриці | 3072 x 3072 Pixel |
| Чутливість (DQE) | 65% |
| Розподільча здатність | 3,57 пар лін./мм |
| Дротовий інтерфейс даних | Gigabit Ethernet |
| Час отримання зображення (дротовий інтерфейс) | 4,5 сек. |
| Розмір детектора | 460 x 460 x 15 мм |
На вимогу замовника або технічного завдання може комплектуватися детекторами Exprimer EVS-3643G або EVS-3643.
Також можлива комплектація аналогічними за характеристиками та розмірами плоско панельними детекторами інших виробників.
5. Автоматизоване робоче місце рентген-лаборанта
Автоматизоване робоче місце (АРМ) рентген-лаборанта має функцією управління експозицією рентгенівського пристрою живлення, що робить роботу лаборанта зручною і простою. За бажанням замовника комплектуємо АРМ рентген-лаборанта кольоровим медичним монітором для DICOM знімків JUSHA-CR22.
6. Автоматизоване робоче місце лікаря-рентгенолога
Автоматизоване робоче місце лікаря-рентгенолога включаючи монохромний медичний діагностичний монітор Jusha M260G, 21,3" 2МП для рентгенівських знімків,
медичний DICOM принтер для здобуття твердих копій рентгенограм на спеціальну рентгенівську плівку Drystar 5302 (AGFA, Бельгія) або Codonics Horizon G1 (США).
|
|
7. Рентгенопрозорий візок для досліджень в положені лежачі
| Конструктивна особливість: стіл з поворотними колесами та гальмами |
| Рентгенопрозора дека столу | 0,9 mm Al еквівалент |
| Розмір деки столу | 1990 x 680 мм |
| Висота деки столу | 770 мм |
|
|
8. Іонізаційна камера АЕС (Varex CША, або VacuTec, Німеччина)
Детальніше » іонізаційна камера АЕС, VacuTec (Німеччина).
|
9. Дозиметр VacuDap
Пристрій контролю дози випромінювання - дозиметр VacuDAP (VacuTec, Німеччина).
|
| | | |
Даний апарат комплектується дозиметром VacuDAP та іонізаційною камерою АЕС, застосування яких є обов’язковим згідно статті 17 Закону України «Про захист людини від впливу іонізуючого випромінювання».
