Рентгенодиагностический комплекс на 2 рабочих места ECLYPSE (ARCOM (Италия))

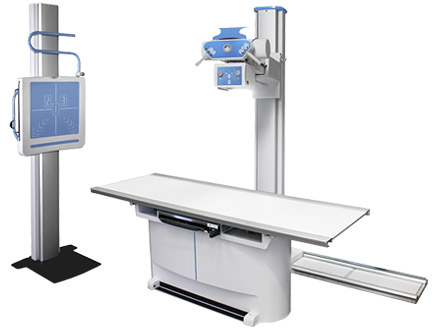

Цифровой и аналоговый рентгенодиагностический комплекс на 2 рабочих места ECLYPSE, производство ARCOM Италия.
Система Eclypse: ее элегантная основная конструкция соответствует исключительному техническому качеству. Некоторые детали в каждом элементе системы могут отличаться особым цветом,
по запросу заказчика, полной персонализацией, отличительной особенностью.
Использование, техническое обслуживание и установка – простая и быстрая, система Eclypse экономит время медперсонала, пациента или технического работника.
Eclypse является модульной системой, совмещающей элементы, каждый из которых имеет специальные опции и приспособления, чтобы получить наилучшее техническое
решение для всех клиник и больниц. Механические части объединены с точным по выбору рентгеновским генератором и трубками, что обеспечивает наилучшие эксплуатационные качества
при справедливой цене.
|
Для увеличения схемы кликните на рисунке.
Все размеры указаны в миллиметрах.
|

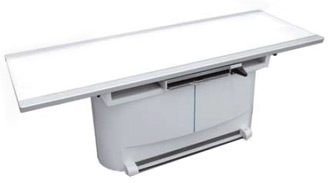

Стол снимков AIN (базовая комплектация)
Рентгеновский стол AIN – это элегантное и удачное решение для удобства пациента при проведении всех видов обследований.
Стильное оформление рентгеновского кабинета с невероятными функциональными характеристиками!
Широкая плавающая дека стола управляется (блокируется и разблокируется) с помощью фотоэлемента.
Стол снимков может комплектоваться Баки устройством для стандартных плёночных кассет или портативной беспроводной флет панелью (Flat panel).
| Стол снимков AIN техническая информация |
| Вес | 152 кг |
| Максимальный вес пациента | 200 кг |
| Размер деки стола | Длина - 220 см
Ширина - 81 см |
| Коэффициент поглощения пластмассовой деки стола | 0,7 мм АІ эквивалента |
| Продольное перемещение деки стола | 90 см (±45 см) |
| Поперечное перемещение деки стола | 22 см (±11 см) |
| Система блокировки деки стола | Электромагнитные тормоза |
| Высота стола | 73 см |
| Решетка (растр) | R 10, 215 л/дюйм фокус 120 см |
| Устройство для автоматического контроля экспозиции | Наличие |
| Продольное движение кассетоприемника стола | 55 cм(±22,5 cм) |
| Расстояние объект-пленка | 7 cм |
| Формат кассет, который поддерживается кассетоприемником | Все размеры от 13х18 см до 43x43 см
cогласно ISO 4090 |
| Формат детекторов, которые поддерживаются | 24х30 см, 35х43 см, 43х43 см |
| Продольное движение | зависит от модели плоской панели |
| Расстояние от плоскости пленки до поверхности стола | зависит от модели плоской панели |

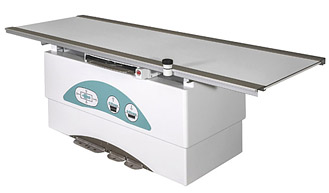

Стол снимков UPPER
Моторизированный рентгенографический стол с изменяемой высотой (с лифтом) UPPER (комплектуется по запросу).
UPPER - это рентгеновское устройство для клинической диагностики пациента. Обычное применение предусмотрено для пациентов в положении лежа.
UPPER это горизонтальный стол с регулируемой высотой (с лифтом) и рентгенопрозрачной декой.
Изменяемая высота деки стола UPPER облегчает доступ к столу персоналу и рекомендуется для диагностики пациентов с ограниченными возможностями движения, пожилых людей, детей и пациентов с тяжелыми травмами.
| Стол снимков UPPER техническая информация |
| Максимальный вес на стол | 200 кг |
| Размер деки стола | Длина - 220 см
Ширина - 81 см |
| Коэффициент поглощения пластмассовой деки стола | 0,7 мм АІ эквивалента |
| Продольное перемещение деки стола | 90 см (±45 см) |
| Поперечное перемещение деки стола | 22 см (±11 см) |
| Система блокировки деки стола | Электромагнитные тормоза |
| Диапазон моторизированного изменения высоты деки стола | 34 см (минимальная высота деки стола 50 см, максимальная высота - 84 см) |
| Формат кассет, который поддерживается кассетоприемником | Все размеры от 13х18 см до 43x43 см
cогласно ISO 4090 |
| Формат детекторов, которые поддерживаются | 24х30 см, 35х43 см, 43х43 см |
| Продольное движение кассетоприемника стола | 55 cм (±22,5 cм) |
| Расстояние объект-пленка | 7 cм |
| Решетка (растр) | R 10, 215 л/дюйм фокус 120 см |
| Устройство для автоматического контроля экспозиции | Наличие |
ETS - вертикальная колонна для рентгеновского излучателя
Гибкая, надежная и прочная - эти характеристики делают колонну излучателя ETS отличным техническим решением для крепления рентгеновского излучателя (трубки).
Эта колонна разработана для наилучшего удовлетворения потребностей пользователя и технического персонала. Все механические детали удобны для технического обслуживания.
Колонна ETS имеет несколько модификаций и различные опции.
| Характеристики колонны излучателя, которая движется вдоль стола по рельсам |
| Вес колонны | 200 кг |
| Классификация | Активное медицинское изделие класса IIb |
| Крепление колонны | На рельсах, которые закрепляются на полу |
| Свободное перемещение колонны | С помощью рычага |
| Система блокировки колонны | Электромагнитные тормоза |
| Свободное перемещение кронштейна с рентгеновской трубкой по колонне | С помощью ручек на трубке |
| Система блокировки кронштейна с рентгеновской трубкой по колонне | Электромагнитные тормоза |
| Диапазон вращения рентгеновского излучателя вокруг горизонтальной оси | ±180° |
| Диапазон вращения колонны вокруг вертикальной оси | ±180° |
| Диапазон вертикального перемещения излучателя | 165 см (От 40 см до 205 см) |
| Диапазон перемещения колонны вдоль стола | 185 см |
| Диапазон поперечного движения рентгеновского излучателя | 18 см (От 55 см до 73 см) |
Примечание: Колонна излучателя устанавливается и центрируется относительно стола снимков и вертикальной стойки снимков.
Вертикальная стойка снимков DTR
Стойка DTR входит в состав стандартного рентгеновского комплекса.
Стойка хорошо сбалансирована и устанавливается на собственную опору, на пол рентгеновского кабинета.
Монтируется быстро, работает плавно и тихо, комфортно для пациетна и персонала.
| Вертикальная стойка снимков DTR техническая информация |
Вертикальное движение
Баки устройства | от 400 до 1950 мм |
| Вес | 120 кг |
| Вертикальное свободное перемещение кассетоприемника | С помощью рычага |
| Система блокировки | Электромагнитные тормоза |
| Расстояние от центра кассетоприемника к полу в нижнем положении | 40 см |
| Расстояние от центра кассетоприемника к полу в верхнем положении | 195 см |
| Диапазон вертикального перемещения кассетоприемника | 155 см |
| Растр | R 10, 215 л/дюйм фокус 120 см (опционно) |
| Формат кассет поддерживающийся кассетоприемником | Все размеры от 13х18 см до 43 см х 43 см
согласно ISO 4090 |
| Формат поддерживаемых детекторов | 24х30 см, 35х43 см, 43х43 см |
| Расстояние объект - пленка | 4 см |
| Устройство для автоматического контроля экспозиции | Наличие |
Доступны следующие детекторы изображения:
Баки устройство |
Расстояние от рентгенограммы
до поверхности стола | 40 мм |
Флет панель (Flat panel) |
Расстояние от плоскости
детектора до поверхности стола | Зависит от модели плоской панели |
| Классификация | Активное медицинское изделие класса IIb |
Приспособления |
| Боковые захваты |
| Подставка для рук пациента |
| Автоматический экспонометр АЕС | Готов для установки ионизационной камеры |
Компоненты системы
Генератор рентгеновского излучения - это сердце каждой рентгенографической системы. Большое значение имеют такие особенности и характеристики, как простота интерфейса, а также скорость и надежность монтажа.
Современные генераторы рентгеновского излучения - это образцы передовой инженерной мысли, которые требуют терпения, опыта и глубоких знаний современных технологий, используемых в рентгенологии.
| Модель | CMP 200,
40 kW | CMP 200,
50 kW | CMP 200DR,
65 kW | CMP 200DR,
80 kW |
Номинальная
мощность, kW | 40 kW | 50 kW | 65kW | 80kW |
| Сеть | 380 V, 50 Hz, 3 фазы |
| Назначение | Рентгенография |
| Диапазон высокого напряжения, kV | 40-125 kV | 40-150 kV |
Диапазон анодного
тока, mА | 10-500 mА | 10-630 mА | 10-800 mА | 10-1000 mА |
| Диапазон количества электричества, mАs | 0,1-500 mАs | 0,1-630 mАs | 0,1-800 mАs | 0,1-1000 mАs |
Диапазон времени
экспозиции max. | 6,3 s (сек.) |
| Выходная частота, kHz | max. 400 kHz |
Кол-во анатомических
программ APR | 1024 для мембранной консоли,
20000 для Touchscreen консоли |
АЕС (автоматический
контроль экспозиции) | Ионизационная камера или твердотельный детектор |
Опционно возможна комплектация генераторами Odel 50kW и 65kW, или немецкого производства Spellman мощностью 40kW, 50kW или 65kW.
|
Наши генераторы создаются с применением многолетнего опыта, современного дизайна и передовых технологий производства.
Успешное сотрудничество позволяет компании Arcom обеспечивать своих клиентов высококачественным техническим обслуживанием во всем мире.
Применение различных устройств возможно при условии одобрения специалистами компании ARCOM.
|

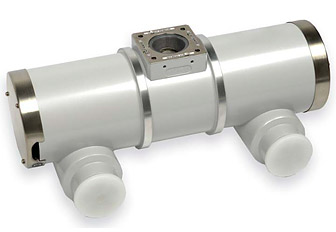

Какая важнейшая характеристика рентгеновской трубки? Надежность и качество снимка, высокая теплоемкость, размер фокусных пятен.
Мы выбираем трубки с наилучшим соотношением "цена-качество". Мы подбираем рентгеновские трубки в зависимости от назначений и задач, которые стоят перед рентгеновским комплексом.
Примеры трубок приведены в таблице.
|
| Модель | Угол
анода | Фокусное
пятно | Мощность,
min/max kW | Теплоем-
кость
kHU | Max. напря-
жение, kV |
| E7884X | 12° | 0,6/1,2 | 20/50 | 300 | 150 |
| E7252X | 12° | 0,6/1,2 | 15/75 | 300 | 150 |
| E7242X | 14° | 0,6/1,5 | 17/47 | 200 | 150 |
Опционно возможна комплектация трубками VAREX или IAE.
|
Коллиматор Optica 20
Это управляемый вручную коллиматор Optica 20 с большими ручками для прямой и точной регулировки светового поля.
Светодиод может быть включен кнопкой на передней панели. Лазерная линия (опция) показывает центр луча для правильного позиционирования детектора. Optica 20 доступен с и без фильтра колеса для дополнительной фильтрации.
| Характеристики коллиматора Optica 20 |
| Режим управления | Ручной |
| Подсветка | Светодиодная |
| Рентгеновская мощность | 150 кВп |
| Светодиодная регулируемая подсветка | Выключается кнопкой\Электронный
Таймер (30 с.) |
| Размер поля при фокусе 100 см | 43 х 43 см |
Флет-панель детектор
Флет-панель детектор используется в прямой цифровой рентгенографии для преобразования рентгеновских лучей в цифровое изображение на экран монохромного монитора.
| Характеристики плоско панельного беспроводного детектора |
| Количество | 1 шт. |
| Тип детектора | Плоско панельный детектор с
беспроводным интерфейсом данных |
| Размер панели | 38,6 х 46 х 1,45 см |
| Размер рабочего поля | 36 х 43 см |
| Размер пикселя | 140 µм |
| Размер матрицы изображения | 2560(V) x 3072(H) |
| Максимальное пространственное разрешение | 3,6 п.л./мм |
| Квантовая эфективность (DQE) | >65% |
| Соединение | Беспроводное с возможностью проводного |
| Время получения изображения беспроводного интерфейса | 6 с |
| Время получения изображения проводного интерфейса | 4,5 с |
| Вес панели с батареей | 2,98 кг |

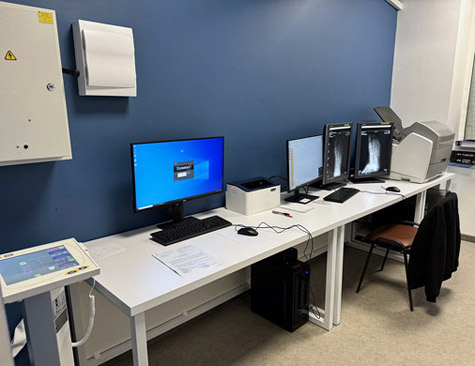

Рабочая станция оператора
Основные функции - просмотр Send, запрос рабочего списка Query / Retrieve, DICOM Print печать, неотложный пациент, MPPS, настраиваемые профили обработки, локальное хранение изображений, DICOM отправка, экспорт исследований на диск DC / DVD со свтроенной программой для просмотра и работы с изображениями.
Рабочая станция врача-рентгенолога
Основные функции - просмотр Send, запрос рабочего списка Query / Retrieve, MPPS, DICOM Print печать, настраиваемые профили обработки, локальное хранение изображений.
Медицинский монитор JUSHA-M23C
Это монохромный монитор медицинского исполнения (рентгеновский монитор) с диагональю 21,3" , позволяет идеально визуализировать снимок, полученный с детектора рентгеновского изображения при всех видах рентгенодиагностики.
Яркость медицинского монитора JUSHA-M23C достигает 1900 кд/м2, что дает значительное ощущение глубины изображения.
Согласно стандарту DICOM 3.14, большему диапазону яркости соответствует более широкий диапазон оттенков серого, которые различимы человеческим глазом. В результате на медицинском мониторе легче заметить мелкие поражения. Этот монитор даёт высокую точность изображения - 16 бит градаций или 65 536 оттенков серого).
Медицинский принтер
Медицинский принтер предназначен для печати рентгеновских изображений на медицинской рентгеновской пленке (поставляется по запросу).
 PDF Каталог - Рентгенодиагностический комплекс ECLYPSE
