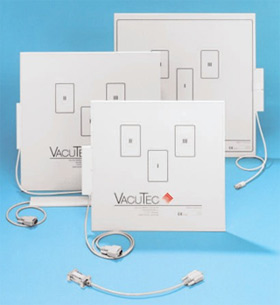

Ионизационные камеры AEC Sensor (экспонометры VacuTec)
Датчик автоматического контроля уровня рентгеновского облучения
Применение ионизационных камер AEC для осуществления автоматизированного контроля экспозиции обязательно согласно статьи 17 Закона Украины «Про захист людини від впливу іонізуючого випромінювання».
| Диапазон энергии/напряжение на трубке | (40 ... 150) кВ |
| Диапазон интенсивности дозы | (0,5 ... 1000) мкГр / с |
| Диапазон дозы облучения1) | (1 ... 100) мкГр |
| Разрешение (можно выбирать) | 0,025 мкГр |
| Диапазон времени облучения1) | 1 мс ... 10 с |
| Отличие в чувствительности между полями детектора | <5% |
| Коэффициент ослабления1) | <1,04 |
| Алюминиевый эквивалент | < 0,75 mm Al |
| Напряжение питания (положительное и отрицательное) | ±(11,5 ... 16)V DC |
| Цифровой выход | Дифференциальный сигнал (RS 422), длительность импульса 2 мкс |
| Модуль для линейного изменения напряжения | 0 ... 10 В |
1) В соответствии со стандартом DIN 6815
измерения дозы осуществляется следующим образом:
керма в воздухе (в грэях) определяется
в комбинированной решетке для рассеянного
излучения /
измерительной камере
с помощью качества излучения,
осуществляемой при высоком напряжении (70-80 кВ) и алюминиевого слоя для ослабления толщиной 25 мм. |
Более подробная техническая информация указана в соответствующих документах. |

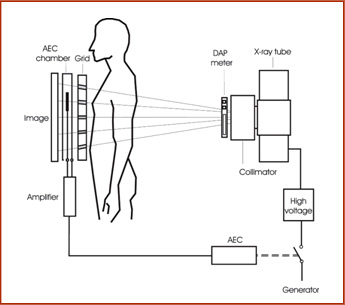

Кликните для увеличения схем
Ионизационные камеры для автоматического контроля уровня рентгеновского облучения
Применение
Ионизационные камеры используются в качестве чувствительных элементов в устройствах для автоматического контроля уровня рентгеновского облучения.
Они представляют собой заполненные воздухом камеры с 1, 3 измерительными полями, соединенными с усилителем и переключателем поля.
Благодаря небольшой толщине (6 мм) камеру можно использовать со всеми типами современного рентгеновского оборудования.
Принцип работы
Ток, который образуется на полях датчика вследствие действия рентгеновских лучей, в дальнейшем усиливается, превращается в цифровые данные, и поступает к автоматическому контроллеру уровня облучения.
Этот контроллер посылает к генератору сигнал отключения, благодаря чему обеспечивается оптимальная и воспроизводимая качество изображения, независимо от качества излучения, плотности объекта и других факторов.
Электроника камер
Ионизационные камеры оборудованы минимальным комплектом электроники, которая обеспечивает усиление, преобразование в цифровые данные и обработку образованного тока в соответствии с выбранным поля.
Электроника также образует напряжение в камере, благодаря чему не нужно использовать внешний источник питания высокого напряжения.
Модуль для линейного изменения напряжения
Для обеспечения совместимости с обычными интерфейсами используется специальный модуль, который преобразует импульсы на линейное изменение напряжения.
Этот модуль устанавливается между интерфейсным кабелем и интерфейсом автоматического контроллера уровня облучения, который идет от генератора.
Типы камер
Размеры указанных в этом документе камер являются стандартными, однако по заказу могут быть изготовлены камеры других размеров.
Минимальный комплект электроники установлен на боковой части корпуса камеры.
При необходимости можно заказать модель с электроникой, которая находится на расстоянии до 90 см от камеры.
| Тип | Описание | размер L2xB2 (мм) |
| 141 00 18 | Камера на 3 поля с электроникой | 374 x 374 |
| 142 00 13 | Камера на 1 поле с электроникой | 374 x 374 |
| 145 00 44 | Камера на 3 поля с электроникой | 450 x 450 |
| 147 00 05 | Камера на 3 поля с электроникой | 370 x 450 |
| 151 00 21м | Камера на 3 поля с электроникой | 450 x 470 |
Высокотехнологичные камеры
Датчики автоматического контроля уровня облучения обеспечивают наивысшую эффективность с последними моделями плоскопанельных детекторов.
Почти невидимые поля камер есть результатом использования инновационных технологий, и обеспечивают чрезвычайно равномерное поглощение рентгеновских лучей измерительной камерой при всех рабочих напряжениях рентгеновских аппаратов, используемых для медицинской диагностики.
Камеры толщиной 6 мм могут иметь различные размеры и технические характеристики в зависимости от ионизационной камеры.
