Рентгеновские генераторы
Компания Communications & Power Industries (CPI) - это мировой производитель электронных компонентов и подсистем, ориентированных главным образом на рынки коммуникаций и обороны.
Унаследовав технологическое совершенство, которое охватывает десятилетия, CPI разрабатывает, производит и глобально распространяет инновационные и надежные технологические решения, используемые для разработки, усиления, передачи и приема сверхвысокочастотных сигналов для коммерческих и военных приборов. CPI обслуживает клиентов на рынках коммуникаций, обороны, медицинской, промышленной и научной деятельности.
CPI разрабатывает и производит высококачественную продукцию как для диагностического, так и терапевтического секторов мирового рынка рентгеновского оборудования. На рынке диагностики компания является крупнейшим независимым поставщиком рентгенографических и флюороскопических генераторов рентгеновского излучения, включая современные высокочастотные источники питания; интегрированные системы управления и цифровые системы визуализации для медицинского диагностического оборудования.
Подразделение компании Satcom & Medical Products (Управление спутниковой связью и Медицинских товаров) (CPI SMP) CPI является мировым лидером среди высокочастотных медицинских рентгеновских генераторов и интегрированных систем управления. С 18500 квадратных метров (200000 квадратных футов), современнейшее учреждение в Джорджтауне, штат Онтарио, Канада, CPI SMP Medical Products экспортирует продукцию мирового класса во все основные страны мира. Центры обслуживания, продаж и поддержки оптимально расположены для лучшего обслуживания мировой базы клиентов CPI SMP Medical Products.
Портфолио CPI SMP с высокочастотных рентгеновских источников питания и генераторов, пригодных для целого ряда рентгенографических и флюороскопических применений мощностью от 32 kW до 100 kW - это ведущая в отрасли технология для медицинских рентгеновских диагностических применений (для медицинской рентгенодиагностики).
Генераторы СРІ используют много ведущих производителей рентгеновских систем.

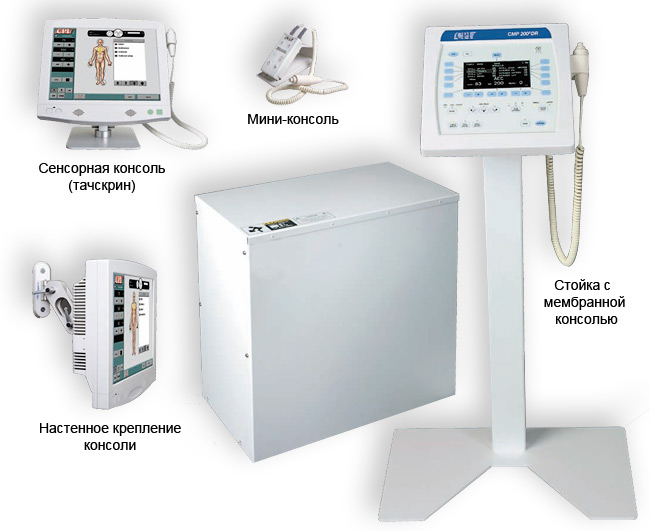

Генераторы рентгеновские CMP 200
| Модельный ряд CMP 200 | 32 kW | 40 kW | 50 kW |
| Применение | Рентгенография |
| Тип генератора | Высокочастотный выход (максимум 400 kHz) |
| Диапазон, kV | 40-125 kV
(150 kV опционально - только 3 фазы) | 40-150 kV |
| Диапазон, mA | 10-400 mA | 10-500 mA | 10-630 mA |
| Диапазон экспозиции, mAs | 0.1-500 mAs | 0.1-630 mAs |
| Скорость ротора | Стартер низкой скорости |
| Фаза входного сигнала / Напряжение | 1 Ф /208-230 VAC
3 Ф /208-230 VAC (150 kV опционально с внешним трансформатором)
3 Ф /400-480 VAC (150 kV опционально) | 3 Ф /208-230 VAC
3 Ф /400-480 VAC
|
| Пульсация высокого напряжения | <1 kV @ 110 kV |
| Совместимые рентгеновские трубки | >300 моделей трубок |
| Авто-калибровка трубки | Стандартная функция |
| Диапазон таймера экспозиции | Максимально 6.3 s стандартно (10 s, 20 s, или 30 s опционально) |
| Анатомические программы (APR) | 1024 методики |
| Поддерживаемые языки консоли | Английский, Французский, Немецкий, Итальянский, Испанский, Шведский, Кирилица (дополнительные языки доступны по запросу) |
| Рецепторы изображения | До 5 |
| Выбор режимов (технологии) программирования | kV/AEC,
kV/mAs,
kV/mA/ms или kV/cm толщина (нужна стандартная консоль) |
| Вспомогательное питание (коллиматора) | Стандартная функция |
| GenWare™ Сервисное программное обеспечение | Диагностика и техническая поддержка на базе ПК |
| Документация | Инструкции на CD-диске (распечатка опционально) |
| ОПЦИИ | 32 kW | 40 kW | 50 kW |
| AEC Интерфейс | Ионизационная или твердотельная |
| Вспомогательный блок питания переменного тока с непрямым заземлением | 24 VAC /150 W /3 A |
| Вспомогательный блок питания переменного тока | 230 VAC /3 A (доступно только на моделях с 3 фазами /400-480 VAC) |
| DAP Интерфейс | Доступно |
| Кнопка включения экспозиции (Hand Switch) | Доступно |
| Расширенная гарантия | Доступно (нужна консультация с заводом) |
| Мини-пульт управления консолью | Доступно |
| Подставка (пьедестал) для мембранной консоли | Доступно |
| Настенное крепление мембранной консоли | Доступно |
| Расширенный режим томографии | Доступно |

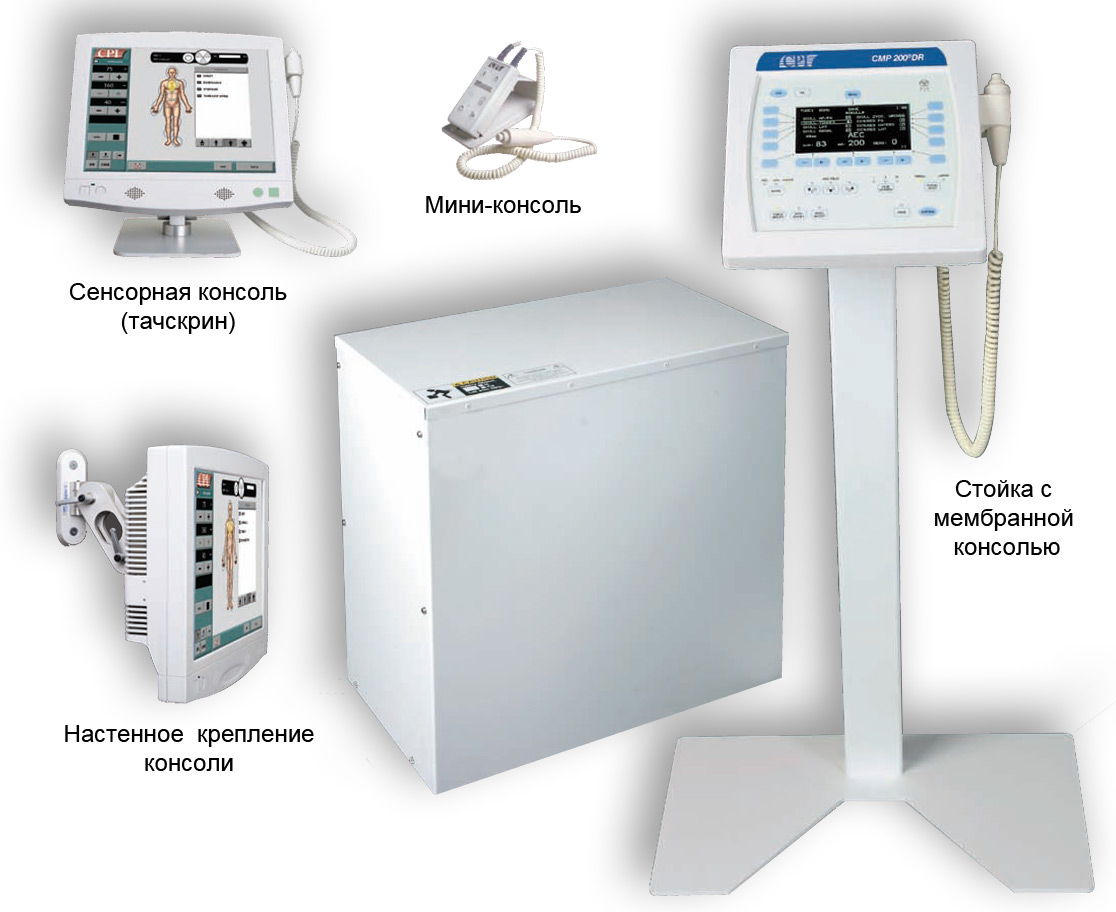

Генераторы рентгеновские CMP 200 DR
Рентгенографические генераторы с широкими возможностями для цифровой рентгенографии.
Модельный ряд
CMP 200 DR | 40 kW | 50 kW | 65 kW | 80 kW |
| Применение | Рентгенография |
| Тип генератора | Высокочастотный выход (максимум 400 kHz) |
| Диапазон, kV | 40-125 kV
(150 kV опционально - только 3 фазы) | 40-150 kV |
| Диапазон, mA | 10-500 mA | 10-630 mA | 10-800 mA | 10-1000 mA |
| Диапазон экспозиции, mAs | 0.1-500 mAs | 0.1-630 mAs | 0.1-800 mAs | 0.1-1000 mAs |
| Скорость ротора | Стартер низкой скорости (опционально Двойной скоростной стартер) |
| Фаза входного сигнала / Напряжение | 1 фаза/208-230 VAC
3 фазы/208-230 VAC
3 фазы/400-480 VAC | 3 фазы/208 230 VAC (внешний трансформер необходимый для 65 kW)
3 фазы/400-480 VAC | 3 фазы/400-480 VAC |
| Пульсация высокого напряжения | <1 kV @ 110 kV |
| Совместимые рентгеновские трубки | >300 моделей трубок |
| Авто-калибровка трубки | Стандартная функция |
| Диапазон таймера экспозиции | Максимально 6.3 s стандартно (10 с,20 s или 30 s опционально) |
Анатомические программы
(Мембранная / Сенсорная Консоль) | 1024/20,000 + методики |
| Поддерживаемые языки консоли | Английский, Французский, Немецкий, Итальянский, Испанский, Шведский, Кирилица (дополнительные языки доступны по запросу) |
| Рецепторы изображения | До 5 |
| Выбор режимов (технологии) программирования | kV/AEC,
kV/mAs,
kV/mA/ms или kV/cm толщина (только стандартная консоль) |
| Режим томографии | Стандартная функция |
| Вспомогательное питание (коллиматора) | Стандартная функция |
| GenWare™ Сервисное программное обеспечение | Диагностика и техническая поддержка на базе ПК |
| Документация | Инструкции на CD-диске (распечатка опционально) |
| ОПЦИИ | 40 kW | 50 kW | 65 kW | 80 kW |
| AEC Интерфейс | Ионизационная или твердотельная |
| Вспомогательный блок питания переменного тока с непрямым заземлением | 24 VAC/63 A, 150 watts |
| Вспомогательный блок питания переменного тока | 230 VAC/3 A (доступно только на моделях с 3 фазами/400-480 VAC) |
| Интерфейсы цифровой рентгенографии | CPI RAD VISION™, Canon, IDC IMIX, Cedara, CMT, ATS, Konica Minolta, Fuji, Vieworks |
| DAP Интерфейс | Доступно |
| Стартер двойной скорости | Только на 3 фазах/400-480 VAC |
| Кнопка включения экспозиции (Hand Switch) | Доступно |
| Расширенная гарантия | Доступно (нужна консультация с заводом) |
| Мини-пульт управления консолью | Доступно |
| Подставка (пьедестал) для мембранной консоли | Доступно |
| Настенное крепление мембранной консоли | Доступно |
| Расширенный режим томографии | Доступно |
| Консоль с сенсорным экраном | Доступно |
| Настенное крепление сенсорного экрана | Доступно |
Генераторы рентгеновские CMP 200 ENERGY ASSIST
Рентгенографические генераторы с конденсаторным накопителем энергии.
| Модельный ряд CMP 200 ENERGY ASSIST | 32 kW | 40 kW | 50 kW |
| Применение | Рентгенография |
| Тип генератора | Высокочастотный выход (максимум 480 kHz) |
| Номинальная мощность ІЕС | 32 kW @ 100 kV для 100 ms | 40 kW @ 100 kV для 100 ms | 50 kW @ 100 kV для 100 ms |
| Диапазон, kV | 40-125 kV | 40-125 kV | 40-150 kV |
| Диапазон, mA | 10-400 mA | 10-500 mA | 10-630 mA |
| Диапазон экспозиции, mAs | 0.1-100 mAs | 0.1-100 mAs | 0.1-125 mAs |
| Скорость ротора | Стартер низкой скорости |
| Фаза входного сигнала / Напряжение | 1 фаза/215 VAC ± 113% (снижение допустимой мощности ниже 200 VAC) |
| Максимальный входной ток | 20 A |
| Пульсация высокого напряжения | <1 kV @ 100 kV |
| Совместимые рентгеновские трубки | > 300 моделей трубок |
| Авто-калибровка трубки | Стандартная функция |
| Диапазон таймера экспозиции | 1 ms - 6.3 s (10 s, 20 s, 30 s опционально) |
| Анатомические программы (Мембранная / Сенсорная Консоль) | 1024/20,000 + методики |
| Поддерживаемые языки консоли | Английский, Французский, Немецкий, Итальянский, Испанский, Шведский, Кирилица (дополнительные языки доступны по запросу) |
| Рецепторы (приемные устройства / датчики) изображения | До 5 |
| Выбор режимов (технологии) программирования | kV/AEC, kV/mAs, kV/mA/ms или kV/cm толщина (только стандартная консоль) |
| Режим томографии | Стандартная функция |
| Вспомогательное питание (коллиматора) | Стандартная функция |
| GenWare™ Сервисное программное обеспечение | Диагностика и техническая поддержка на базе ПК |
| Документация | Инструкции на CD-диске (распечатка опционально) |
| ОПЦИИ | 32 kW | 40 kW | 50 kW |
| AEC Интерфейс | Ионизационная или твердотельная |
| Вспомогательный блок питания переменного тока с непрямым заземлением | 24 VAC/150 W/3 A |
| Готовность до цифровой рентгенографии | Доступно |
| Интерфейсы цифровой рентгенографии | CPI RAD VISION™, Canon, IDC, IMIX, Cedara, CMT, ATS, Konica Minolta, Vieworks |
| DAP Интерфейс | Доступно |
| Кнопка включения экспозиции (Hand Switch) | Доступно |
| Расширенная гарантия | Доступно (нужна консультация с заводом) |
| Мини-пульт управления консолью | Доступно |
| Подставка (пьедестал) для мембранной консоли | Доступно |
| Настенное крепление мембранной консоли | Доступно |
| Консоль с сенсорным экраном | Доступно (требуется опция DR) |
| Настенное крепление сенсорного экрана | Доступно (требуется опция DR) |
Генераторы рентгеновские INDICO IQ™
Високотехнологические питающие устройства для рентгеноскопических (fluoroscopic) и рентгенографических (radiographic) систем.
| | INDICO IQ™ MODELS |
| GENERAL SPECIFICATIONS | 50 kW | 65 kW | 80 kW | 100 kW |
| Generator Type | High Frequency Output (maximum 400 kHz) |
| Rotor Supply | Low Speed Starter; optional Dual Speed Starter |
Input Phase/Voltage
(Auto select in each range) | 3 Ф 400-480 VAC |
| Line Voltage Range | ±10% |
| Power De-Rating | < 360 VAC line derating occurs |
| Compatible X-Ray Tubes | > 300 tube models |
| Tube Operation | 1 tube standard (2 tubes optional) |
| Anatomical Programs (Membrane/Touchscreen Console) | 1024/20,000+ techniques |
| Image Receptors | Up to 6 |
| Technique Selection | kV/AEC, kV/mAs, or kV/mA/ms |
| Communication Ports | USB, CAN, Ethernet, RS485, RS232, RS422 |
| Auxiliary Room & Collimator Power | Standard feature |
| GenWebTM Service Software | Web-based remote diagnostics and technical support |
| Documentation | Manuals on CD (hardcopy optional) |
| RADIOGRAPHY | 50 kW | 65 kW | 80 kW | 100 kW |
| kV Range/Steps | 40 - 150 kV in 1 kV increments |
| kV Accuracy | ±2% for 90 - 110 kV; ±(5% + 1 kV) for 40 - 150 kV |
| High Voltage Ripple | < 1 kV at 110 kV with 21 m (70 ft) cables |
| Rise Time (10% - 90%) | < 0.75 ms (< 0.5 ms typical) |
mA Range/Steps
(1 mA/0.1 mA steps optional) | 10-630 mA/R'10 or R'20 | 10-800 mA/R'10 or R'20 | 10 - 1000 mA / R'10 or R'20 |
| mA Accuracy | ±(5% + 1 mA) measured after 5 ms for exposures > 5 ms
±20% for exposures ≤ 5 ms or ≤ 0.5 mAs |
| Exposure Timer Range | 1 - 6300 ms in 1 ms increments (up to 99 s optional) |
Exposure Timer Accuracy
(measured at 75% points of kV waveform) | ±(2% + 0.5 ms) for 5 - 6300 ms
±(10% + 1 ms) for <5 ms or ≤ 0.5 mAs |
| mAs Range (non-AEC) / Steps | 0.1-1000 mAs /R'10 or R'20 |
| mAs Accuracy | ±(10% + 0.2 mAs) |
| CONTINUOUS FLUOROSCOPY | 50 kW | 65 kW | 80 kW | 100 kW |
| kV Range/Steps | 40 - 125 kV in 1 kV steps |
| kV Accuracy | ±2% for 90 - 110 kV; ±(5% + 1 kV) for 40 - 125 kV |
| High Voltage Ripple | <1 kV at 110 kV & 5 mA with 21 m (70 ft) cables |
| mA Range/Steps | 0.5-20 mA in 0.1 mA steps |
| mA Accuracy | ±(5% + 1 mA); ±20% for exposures ≤ 6.7mA |
| PULSED FLUOROSCOPY | 50 kW | 65 kW | 80 kW | 100 kW |
| kV Range/Steps | 40 - 125 kV in 1 kV steps |
| kV Accuracy | ±2% for 90 - 110 kV; ±(5% + 1 kV) for 40 - 125 kV |
| mA Range/Steps | 10 - 20 mA in 0.1 mA steps; 21 - 99 mA in 1 mA steps |
| mA Accuracy | ±(5% + 1 mA); ±20% for exposures ≤ 6.7mA |
| Pulse Rates | 30, 15, 7.5, 3, 1 @ 60 Hz; 25, 12, 6, 3, 1 @ 50 Hz |
| Pulse Width | 1 - 40 ms in 1 ms steps up to 50% duty cycle |
| OPTIONS | 50 kW | 65 kW | 80 kW | 100 kW |
| ABS Interface | Available - ionization, PMT, Photo-Diode or Solid State |
| Active Dose Reduction (ADR) | Available |
| Advanced Options Software Kit | Available |
| AEC Interface | Available - PMT, Photo-Diode, Composite Video or Proportional DC |
| Cabinet Wheels (Factory Installed) | Available |
| Cine Mode | Available |
| Custom Interfaces | Available (consult factory) |
| Digital Imaging Interfaces | Available |
| Dose Area Product (DAP) Interface | Available |
| Dual Speed Starter | Available |
| Enhanced Room I/O Board | Available |
| Hand/Foot Exposure Switch | Available |
| High Level Continuous Fluoroscopy | Available |
| High Level Pulsed Fluoroscopy | Available |
Line Adjusting Transformer
(3Ф/208-240 VAC) | Available | Not Applicable |
| Second Filament Drive | Available |
| Second Tube Capability | Available |
| Standard Console Pedestal | Available |
| Standard Console Wall Mount | Available |
| Touchscreen Console | Available |
| Touchscreen Wall Mount | Available |
Генераторы рентгеновские CMP 150™ ENERGY ASSIST
GENERATOR PERFORMANCE MATRIX
| GENERAL SPECIFICATIONS | 32 kW Medical | 32 kW Veterinary |
| Application | Radiographic |
| Generator Type | High Frequency Output (maximum 400 kHz) |
| Power Rating | 32 kW (22 kW IEC) |
| Input Phase/Voltage | 1Ф / 100-240 VAC ±10% |
| Input Current | ≤ 15 A |
| Compatible X-Ray Tubes | >100 tube models, <300 kHU recommended |
| Rotor Supply | Low Speed Starter |
| Auto-Tube Calibration | Standard |
| Anatomical Programs (APR) | 1024 techniques (human) | 1024 technides (animal) |
| Console Languages | Chinese, Cyrillic, English, French, German, Italian, Spanish, Swedish,
(conduit factory for additional) |
| Technique Selection | kV / mAs |
| Image Receptors | Up to 5 |
| Communication Protocol | CPI Standard |
| Bucky-Potter Power | 24 VDC / 2A, or 110 VAC or 220 VAC / 0.8 A
(jumper selectable, line voltage dependent) |
| Energy Assist Module | 4000 J standard, 6000 J (optional), 8000 J (optional) |
| GenWare® Service Software | PC-based diagnostics and technical support |
| Documentation | Manuals on CD |
| Dimensions | 411 mm (H) X 665 mm (W) X 496 mm (D) |
| Weight | 53 kg (59 to 65 kg with EA Module options) |
| RADIOGRAPHY | 32 kW Medical | 32 kW Veterinary |
| kV Range | 40 to 125 kV |
| kV Accuracy | ±(5% + 1 kV) |
| High Voltage Ripple | 4% peak-peak for ≤ 10 kHz |
| mAs Range (non-AEC) Steps | 01 to 500 mAs / R'20 (line voltage & Energy Assist Module dependent) |
| mAs Accuracy | ±(10% + 0.2 mAs) for > 0.1 mAs |
| mA Range | 10 to 500 mA |
| Exposure Time Range | 1 to 10000 ms |
| OPTIONS | |
| Advanced Capacitive Discharge | Available (consult factory) |
| Digital Interface | Custom hardware |
| Digital Radiography Ready | Available |
| Energy Assist Module | Available (6000 J or 8000 J) |
| Exposure Foot Switch | Available |
| Exposure Hand Switch | Available |
| Extended Warranty | Available (consult factory) |
| Membrane Console | Available |
| Membrane Console Pedestal | Available |
| Membrane Console Wall Mount | Available |
| Mini-Console Controller | Available |
| Serial Communication Interface | RS232 |

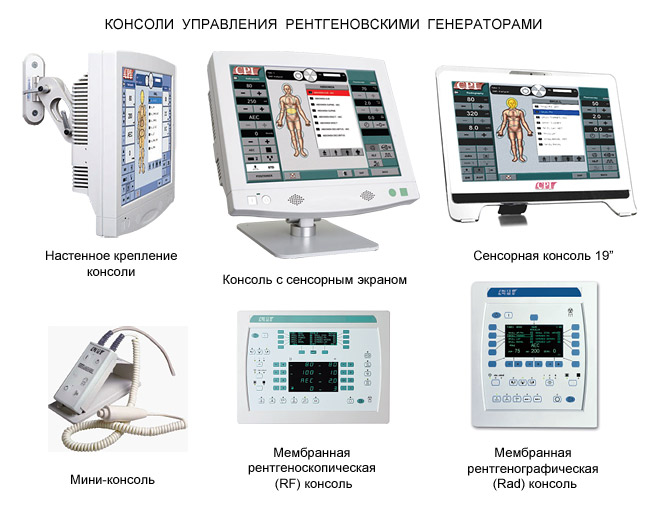

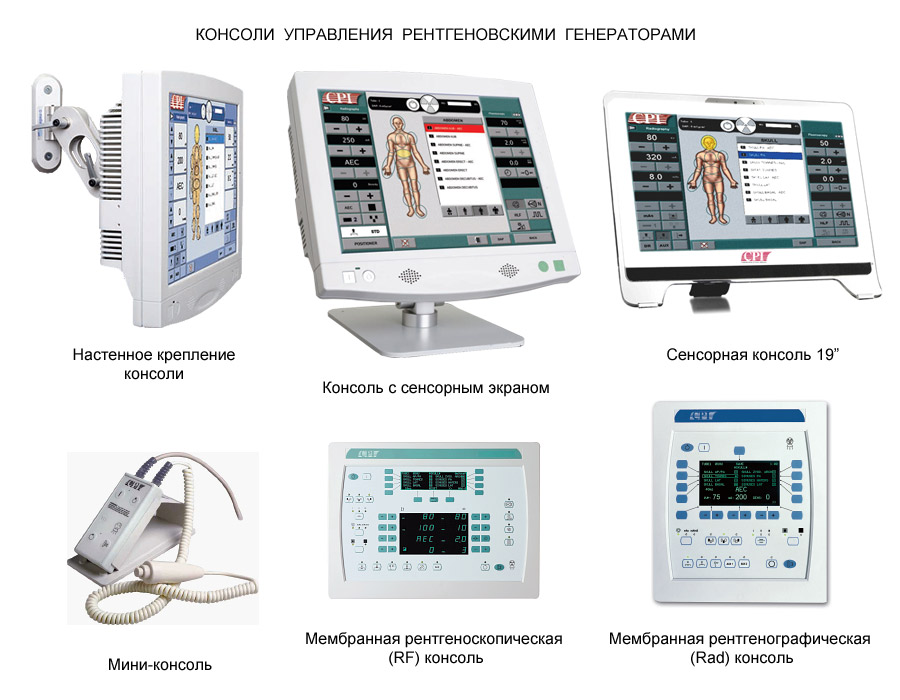

Консоли рентгеновских генераторов
Консоли (пульт управления) которые используют генераторы CPI.
| | CPI Console/Generator Compatibility |
| Generator |
| CONSOLE | CMP 200® SERIES
RAD/EA* | CMP 200® DR
SERIES RAD/EA* | INDICO IQ™
R&F | INDICO 100®
RAD/ R&F |
| Mini Controller | Not Available | Available | Available | Available |
| Membrane Rad | Available | Available | Not Available | Available |
| Membrane RF | Not Available | Not Available | Available | Available |
| 15" Touch Screen | Not Available | Not Available | Not Available | Available |
| 19" Touch Screen | Not Available | Available | Available | Not Available |
| | CPI Console Options |
| Options |
| CONSOLE | HAND SWITCH | WALL MOUNT | DESKTOP BASE | FLOOR PEDESTAL |
| Mini Controller | Included | Not Available | Included | Not Available |
| Membrane Rad | Available | Available | Not Available | Available |
| Membrane RF | Available | Available | Not Available | Available |
| 15" Touch Screen | Available | Available | Included | Not Available |
| 19" Touch Screen | Included** | Available | Available | Not Available |
**Also includes mini controller & hand switch
Пояснение об информационно-рекламном характере сведений, размещенных на сайте.
Уважаемые посетители нашего сайта. Все сведения, содержащиеся на cайте, носят исключительно информационно-рекламный характер. Информация, представленная на cайте, не является исчерпывающей. Технические характеристики изделий могут быть в любое время изменены или дополнены.
Данная информация не может быть использована в качестве официальных документов, например для подготовки технической части тендерной документации.
За дополнительной информацией обращайтесь к нашим специалистам. Связаться с нами >>
|
