Технічні характеристики дозиметрів VacuDap (VacuTec, Німеччина)
Система для вимірювання рівня дози рентгенівського опромінення і визначення виробленої дози на площу VacuDAP System
Система для вимірювання
Дозиметри клінічні для контролю радіологічних процедур серії VacuDap System призначені для вимірювання добутку керми у повітрі на площу (мкГр·м2) і потужності добутку керми у повітрі на площу (мкГр·м2/хв).
Принцип роботи дозиметра полягає в перетворенні енергії іонізуючих випромінювань в електричний сигнал.
Під дією рентгенівського випромінювання через камеру протікає іонізаційний струм, пропорційний добутку площі опромінюваної поверхні на потужність керми у повітрі. Активна поверхня іонізаційнийкамери завжди охоплює все поле випромінювання. Струм посилюється в електронному блоці, вбудованому в іонізаційну камеру, перетворюється в цифрову форму і потім оброблюється з урахуванням поточних налаштувань приладу.
Дозиметри є стаціонарним лабораторним засобом вимірювання і застосовуються у медичних установах для основних типів рентгенівських апаратів, що працюють у режимі рентгенографії і рентгеноскопії.
Дозиметри являють собою вимірювальну камеру, до складу якої входить іонізаційна камера та електронний блок.
Вимірювальна камера випускається в двох виконаннях:
світлопроникна іонізаційна камера у вигляді прямокутної рамки з інтегрованим у неї електронним блоком;
кругла непрозора іонізаційна камера з вимірювальним електронним блоком, що підключається до неї напряму.
Відображення результатів вимірювань проводиться в залежності від модифікації дозиметра або на дисплеї вимірювальної камери, або на одно- або дворядковому дисплеї, який підключається до камери індикаційного блока.
Підключення вимірювальної камери до індикаційного блока може відбуватися за допомогою з'єднувального кабеля або радіозв'язку через вбудований стандартний модуль зв'язку Bluetooth.
За допомогою трьох кнопок, розташованих на вимірювальній камері або індикаційному блоці, відбувається управління процесом вимірювання і тестування, внесення вимірювань у параметри і настроювання вимірювальної камери. У індикаційному блоці є можливість підключення принтера через інтерфейс RS232.
Дозиметри випускаються в двох модифікаціях VacuDAP-01 і VacuDAP-С.
Модифікація дозиметрів має різні моделі, що відрізняються один від одного комплектацією і конструктивним виконанням складових компонентів дозиметра.
Перелік моделей дозиметрів
Модифікація | Виконання вимірювальної камери |
Модель дозиметра | Склад дозиметра |
VacuDAP-01 | VacuDAP–OEM | VacuDAP–OEM | вимірювальна камера |
VacuDAP–OEM 2004 | вимірювальна камера |
VacuDap standard | вимірювальна камера; індикаційний блок з одним дисплеєм |
VacuDAP fluoro | вимірювальна камера; індикаційний блок з двома дисплеями |
VacuDAP twin | дві вимірювальні камери; індикаційний блок з двома дисплеями |
VacuDAP compact | VacuDAP compact | - без батареї: вимірювальна камера з індикацією;
- з батареєю: вимірювальна камера з індикацією, батарея |
VacuDAP Bluetooth | VacuDAP Bluetooth | вимірювальна камера з інтегрованим в неї модулем радіозв'язку Bluetooth з вбудованою антеною;
індикаційний блок з двома дисплеями* |
VacuDAP-С | VacuDAP-С | VacuDAP-С | вимірювальна камера; електронний блок; індикаційний блок з двома дисплеями* |
VacuDAP-С | VacuDAP-С Bluetooth | вимірювальна камера; електронний блок; адаптер Bluetooth; індикаційний блок з двома дисплеями* |
*Поставка приладдя в залежності від замовлення.
Вимірювальні камери
У всіх вимірювальних камерах для передачі даних використовується послідовний інтерфейс RS 485, а отримання команд управління здійснюється за допомогою протоколу ASCII.
За замовленням система може бути обладнана технологією Bluetooth® для безпроводової передачі даних.
Вимірювальні камери можна використовувати разом з декількома індикаційними блоками для різноманітних автономних систем, що дозволяє забезпечити сумісність з усіма рентгенівськими системами, а також відповідність вимогам чинних нормативних положень.
Роздільна здатність вимірювальних камер 0,01 мкГр·м2 при вимірюванні добутку керми у повітрі на площу дозволяє використовувати їх у педіатрії.
Активна площа вимірювальних камер прямокутної форми складає 123х123 мм або 147х147 мм. Завдяки різним кріпленням ці камери можна пристосовувати до роботи з усіма основними типами рентгенівських коліматорів.
Круглі вимірювальні камери призначені для використання на рентгенівських апаратах з С-подібними штативами. Налаштування цих камер відповідають технічним характеристикам зазначених апаратів.
Однопольні вимірювальні системи для вимірювання добутку керми у повітрі на площу, потужності добутку керми у повітрі на площу, а також тривалості опромінення.

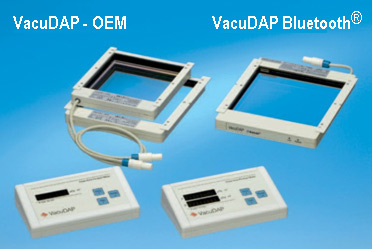

VacuDAP standard/fluoro/twin і VacuDAP Bluetooth® з індикаційним блоком
- Вимірювальні камери прямокутної форми OEM можна використовувати разом з трьома типами індикаційних блоків для створення систем VacuDAP standard, fluoro і twin:
- стандартна модель з одним каналом передачі даних;
- модель з двома каналами передачі даних для одночасного відображення значення добутку керми у повітрі на площу і значення потужності добутку керми у повітрі на площу (fluoro);
- модель з двома каналами передачі даних для паралельного підключення двох вимірювальних камер (twin).
- Підключення вимірювальної камери VacuDAP Bluetooth® до індикаційного блока з функцією Bluetooth надає можливість не використовувати кабелі між вимірювальною камерою і робочим столом. При цьому забезпечується виконання таких самих функцій, як і в системі VacuDAP fluoro.
|

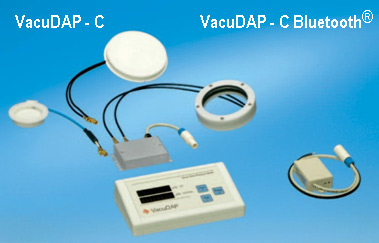

VacuDAP-C і VacuDAP-C Bluetooth® з індикаційним блоком
- Конфігурація з круглою іонізаційною камерою призначена для повної інтеграції з рентгенівськими апаратами, які обладнано С-подібними штативами.
- Системи розроблені і налаштовані відповідно до технічних характеристик обладнання.
- За допомогою послідовного інтерфейсу результати вимірювань у вигляді протоколу ASCII передаються на індикаційний блок fluoro.
- Для швидкого і простого встановлення круглу вимірювальну камеру VacuDAP-C з додатковим Bluetooth-адаптером можна використовувати разом з індикаційним блоком, що також має функцію Bluetooth.
|
Двопольові вимірювальні системи «duo» для одночасного вимірювання значення добутку керми у повітрі на площу, потужності добутку керми у повітрі на площу, а також тривалості опромінення.
VacuDAP duo і VacuDAP Bluetooth® duo з індикаційним блоком
- Вимірювальні камери VacuDAP - OEM duo і VacuDAP Bluetooth® duo
- Індикаційний блок «Добуток керми у повітрі на площу / Потужність добутку керми у повітрі на площу»
верхній ряд індикаційного блока: сумарна доза
нижній ряд індикаційного блока: інтенсивність дози протягом опромінення, сумарна вироблена доза на площу після опромінення
- Також можна замовити індикаційний блок «Добуток керми у повітрі на площу / Потужність добутку керми у повітрі на площу» з функцією Bluetooth.

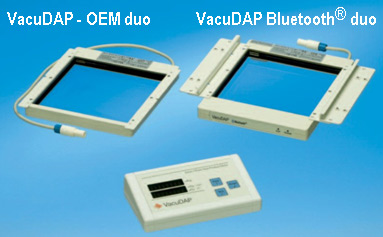

- На рисунку зображена вимірювальна камера VacuDAP Bluetooth® duo з універсальними регульованими кріпленнями.
|

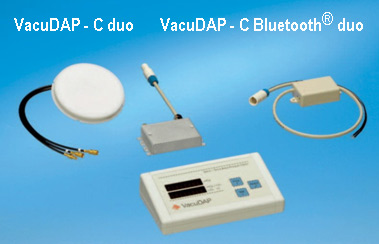

VacuDAP-C duo і VacuDAP-C Bluetooth® duo з індикаційним блоком
- Система VacuDAP-C duo для круглих вимірювальних камер призначена для вимірювання добуток керми у повітрі на площу, потужність добутку керми у повітрі на площу, а також тривалості опромінення.
- Передача команд управління і обмін даними між індикаційним блоком «добуток керми у повітрі на площу / потужність добутку керми у повітрі на площу» і вимірювальною камерою здійснюється за допомогою послідовного інтерфейсу.
- Підключення вимірювальної камери VacuDAP-C duo до індикаційного блока з функцією Bluetooth надає можливість не використовувати кабелі між вимірювальною камерою і робочим столом.
|
Дозиметри VacuDAP - моделі з легким монтажем

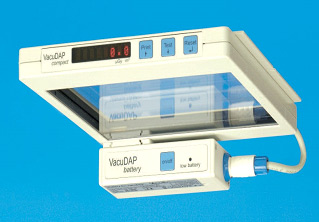

VacuDAP compact
Малогабаритний пристрій для нескладної модернізації, обладнаний вбудованим індикаційним блоком і кнопками управління, які знаходяться безпосередньо на корпусі вимірювальної камери. Модель з меншими габаритними розмірами призначена для пересувних рентгенівських апаратів з меншими коліматорами.
До VacuDAP compact можна підключити індикаційний блок з інтерфейсом RS 232, який можна використовувати як пульт дистанційного управління.
|
VacuDAP 2004 OEM
Вимірювальну камеру можна легко підключити до інтерфейсу для зчитування імпульсів, який використовується на деяких моделях генераторів, наявних на ринку. Для інших моделей VacuDAP передбачено вимірювальні камери двох розмірів.
|
Основні технічні характеристики модифікацій дозиметрів
Характеристика | VacuDAP-01 | VacuDAP-С |
Робочий діапазон анодних напруг рентгенівського випромінювача, кВ | 40-150 | 50-150 |
Діапазон вимірювань добутку керми у повітрі на площу мкГр·м2 за режимів вимірювання:
- High Resolution (цифрова роздільна здатність 0,01)
- High Rate (цифрова роздільна здатність 0,1) |
від 0,1 до 10 000 000 від 1 до 10 000 000 | від 0,1 до 10 000 000
|
Границі допустимої відносної похибки вимірювань добутку керми у повітрі на площу, % |
±15 |
Діапазон вимірювань добутку потужності керми у повітрі на площу, мкГр·м2/хв при режимах вимірювання:
- High Resolution (цифрова роздільна здатність 0,01)
- High Rate (цифрова роздільна здатність 0,1) |
від 6,0 до 280 000
від 60 до 2 200 000 |
від 6,0 до 60 000
|
Границі допустимої відносної похибки вимірювань добутку потужності керми у повітрі на площу, % |
±15 |
Залежність чутливості дозиметра від енергії випромінювання в діапазоні анодних напруг рентгенівського випромінювача від 50 до 150 кВ, %, не більше ніж |
±8 | ±5 |
Еквівалентна фільтрація (при анодній напрузі 70 кВ), мм Al | 0,2 | 0,5 |
Прозорість іонізаційної камери для видимого світла, %, не менше ніж | 70 | - |
Час стабілізації, хв | 5 |
Живленняння дозиметра:
- від мережі змінного струму (при використанні мережевого блока) частотою, Гц
напругою, В
- від джерела постійного струму напругою, В
- від акумуляторної батареї 950 00 64, В |
50±2,5
220+22-33
від 10 до 30
від 6,5 до 8,4 |
Споживча потужність при живленні, ВА, не більше ніж
- від мережі змінного струму
- від джерела постійного струму |
5 3 |
Маса, г, не більше ніж:
- вимірювальної камери
- електронного блока
- індикаційного блока |
275 - 220 |
80 140 220 |
Габаритні розміри, мм, не більше ніж:
вимірювальної камери, (довжина x ширина x висота)
- 156 00 15
- 158 00 15
- 156 00 05; 156 00 14
- 158 00 05; 158 00 14
- 159 00 08 (діаметр x висота)
- 159 00 12 (діаметр x висота)
електронного блока, (довжина x ширина x висота)
- 922 00 11
- 922 00 16
індикаційного блока, (довжина x ширина x висота)
- 943 00 01, 943 00 04, 943 00 02, 943 00 06 |
158 x 140 x 18
182 x 164 x 18
185 x 140 x 18
209 x 164 x 18
160 x 94 x 36,5 |
48 x 13,5
94 x 11,5
80 x 46 x 17
160 x 94 x 36,5 |
Робочі умови експлуатації:
- температура навколишнього повітря, °С
- відносна вологість повітря, %
- тиск повітря, кПа |
від 10 до 40
від 10 до 80
від 80,0 до 106,0 |
від 10 до 55
від 10 до 80
від 80,0 до 106,0 |
