Рентгенівські генератори
Компанія Communications & Power Industries (CPI) - це світовий виробник електронних компонентів та підсистем, орієнтованих головним чином на ринки комунікацій та оборони.
Успадкувавши технологічну досконалість, яка охоплює десятиліття, CPI розробляє, виробляє та глобально поширює інноваційні та надійні технологічні рішення, що використовуються для розробки, посилення, передачі та прийому надвисокочастотних сигналів для комерційних та військових приладів. СРІ обслуговує клієнтів на ринках комунікацій, оборони, медичної, промислової та наукової діяльності.
СРІ розробляє та виготовляє високоякісну продукцію як для діагностичного, так і терапевтичного секторів світового ринку рентгенівського обладнання. На ринку діагностики компанія є найбільшим незалежним постачальником рентгенографічних та флюороскопічних генераторів рентгенівського випромінювання, включаючи сучасні високочастотні джерела живлення; інтегровані системи управління та цифрові системи візуалізації для медичного діагностичного обладнання.
Підрозділ компанії Satcom & Medical Products (Управління супутниковим зв’язком та Медичних товарів) (CPI SMP) CPI є світовим лідером серед високочастотних медичних рентгенівських генераторів та інтегрованих систем управління. З 18 500 квадратних метрів (200 000 квадратних футів), найсучасніший заклад у Джорджтауні, штат Онтаріо, Канада, CPI SMP Medical Products експортує продукцію світового класу у всі основні країни світу. Центри обслуговування, продажу та підтримки оптимально розташовані для кращого обслуговування світової бази клієнтів CPI SMP Medical Products.

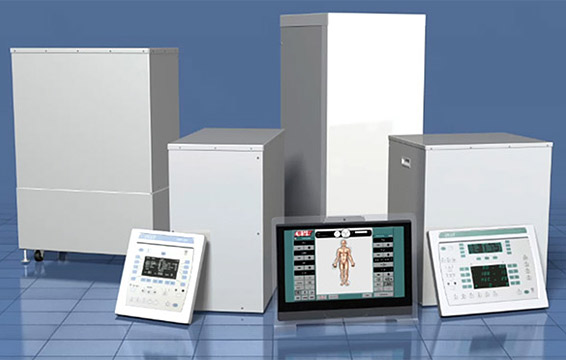

Портфоліо CPI SMP з високочастотних рентгенівських джерел живлення та генераторів, придатних для цілого ряду рентгенографічних та флюороскопічних застосувань потужністю від 32 kW до 100 kW - це провідна в галузі технологія для медичних рентгенівських діагностичних застосувань (для медичної рентгенодіагностики).
Генератори СРІ використовують багато провідних виробників рентгенівських систем.

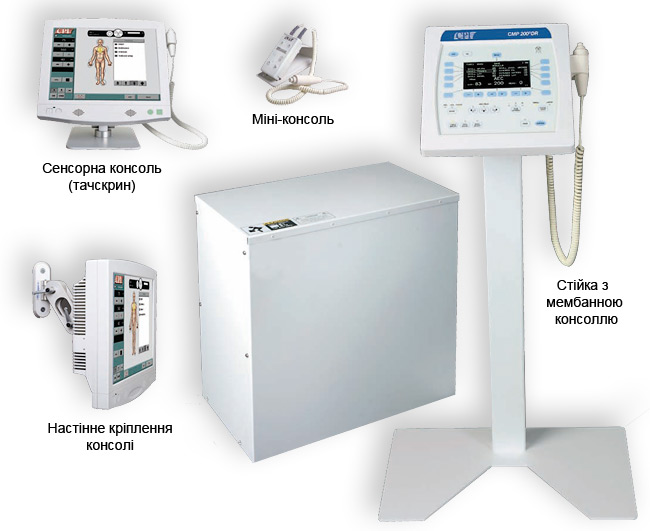

Генератори рентгенівські CMP 200
| Модельний ряд CMP 200 | 32 kW | 40 kW | 50 kW |
| Застосування | Рентгенографія |
| Тип генератора | Високочастотний вихід (максимум 400 kHz) |
| Діапазон, kV | 40-125 kV
(150 kV опціонально - тільки 3 фази) | 40-150 kV |
| Діапазон, mA | 10-400 mA | 10-500 mA | 10-630 mA |
| Діапазон експозиції, mAs | 0.1-500 mAs | 0.1-630 mAs |
| Швидкість ротора | Стартер низької швидкості |
| Фаза вхідного сигналу / Напруга | 1 Ф /208-230 VAC
3 Ф /208-230 VAC (150 kV опціонально із зовнішнім трансформатором)
3 Ф /400-480 VAC (150 kV опціонально) | 3 Ф /208-230 VAC
3 Ф /400-480 VAC
|
| Пульсація високої напруги | <1 kV @ 110 kV |
| Сумісні рентгенівські трубки | >300 моделей трубок |
| Авто-калібровка трубки | Стандартна функція |
| Діапазон таймеру експозиції | Максимально 6.3 s стандартно (10 s, 20 s, або 30 s опціонально) |
| Анатомічні програми (APR) | 1024 методики |
| Підтримувані мови консолі | Англійська, Французька, Німецька, Італійська, Іспанська, Шведська, Кирилиця (додаткові мови доступні за запитом) |
| Рецептори зображення | До 5 |
| Вибір режимів (технології) програмування | kV/AEC,
kV/mAs,
kV/mA/ms або kV/cm товщина (потрібна стандартна консоль) |
| Допоміжне живлення (коліматора) | Стандартна функція |
| GenWare™ Сервісне програмне забезпечення | Діагностика та технічна підтримка на базі ПК |
| Документація | Інструкції на CD-диску (роздруківка опціонально) |
| ОПЦІЇ | 32 kW | 40 kW | 50 kW |
| AEC Інтерфейс | Іонізаційна або твердотільна |
| Допоміжний блок живлення змінного струму з непрямим заземленням | 24 VAC /150 W /3 A |
| Допоміжний блок живлення змінного струму | 230 VAC /3 A (доступно тільки на моделях 3 Ф /400-480 VAC) |
| DAP Iнтерфейс | Доступний |
| Кнопка вмикання експозиції (Hand Switch) | Доступний |
| Розширена гарантія | Доступний (потрібна консультація із заводом) |

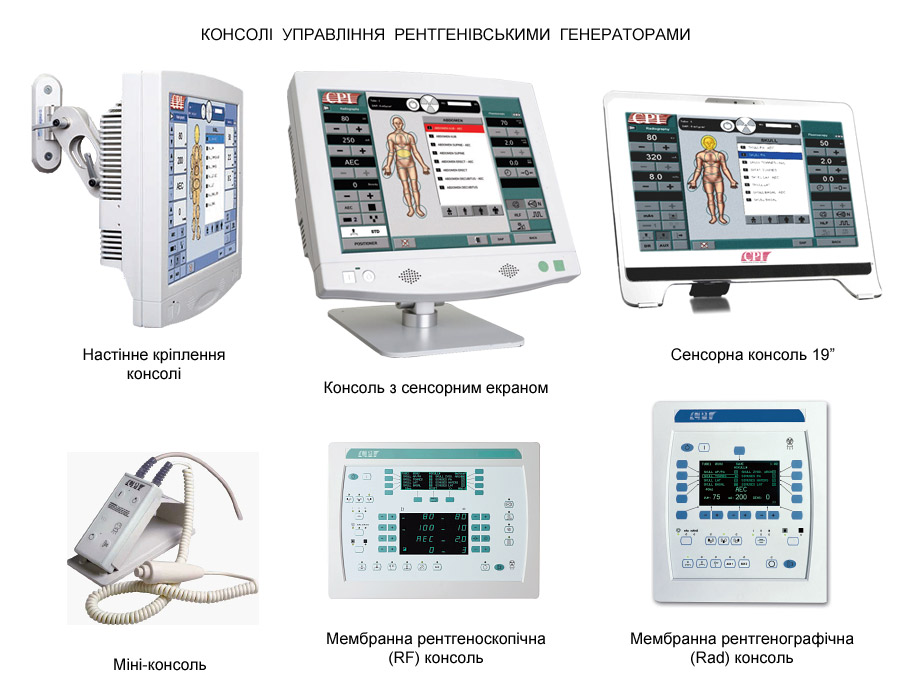

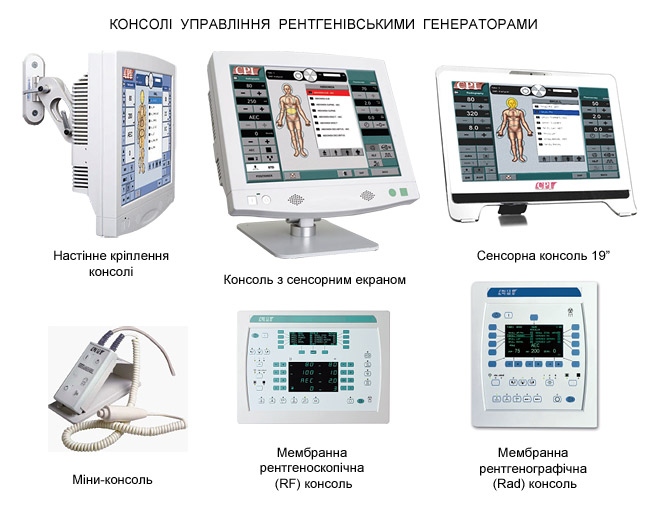

| Міні-пульт управління консоллю | Доступний |
| Підставка (п'єдестал) для мембранної консолі | Доступний |
| Настінне кріплення мембранної консолі | Доступний |
| Розширений режим томографії | Доступний |

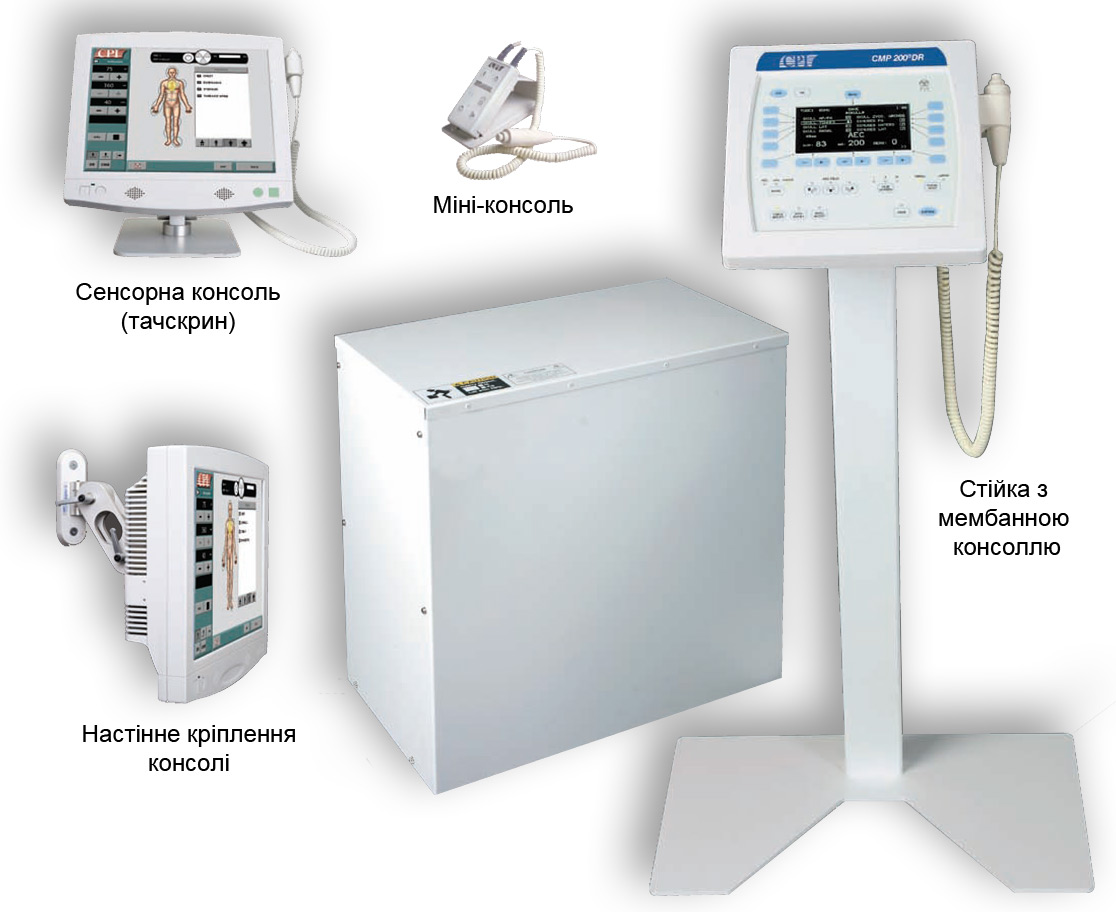

Генератори рентгенівські CMP 200 DR
Рентгенографічні генератори з широкими можливостями для цифрової рентгенографії.
Модельний ряд
CMP 200 DR | 40 kW | 50 kW | 65 kW | 80 kW |
| Застосування | Рентгенографія |
| Тип генератора | Високочастотний вихід (максимум 400 kHz) |
| Діапазон, kV | 40-125 kV
(150 kV опціонально - тільки 3 фази) | 40-150 kV |
| Діапазон, mA | 10-500 mA | 10-630 mA | 10-800 mA | 10-1000 mA |
| Діапазон експозиції, mAs | 0.1-500 mAs | 0.1-630 mAs | 0.1-800 mAs | 0.1-1000 mAs |
| Швидкість ротора | Стартер низької швидкості (опціонально Подвійний швидкісний стартер) |
| Фаза вхідного сигналу / Напруга | 1 фаза/208-230 VAC
3 фази/208-230 VAC
3 фази/400-480 VAC | 3 фази/208 230 VAC (зовнішній трансформер необхідний для 65 kW)
3 фази/400-480 VAC | 3 фази/400-480 VAC |
| Пульсація високої напруги | <1 kV @ 110 kV |
| Сумісні рентгенівські трубки | >300 моделей трубок |
| Авто-калібровка трубки | Стандартна функція |
| Діапазон таймеру експозиції | Максимально 6.3 s стандартно (10 с,20 s або 30 s опціонально) |
Анатомічні програми
(Мембранная / Сенсорная Консоль) | 1024/20,000 + методики |
| Підтримувані мови консолі | Англійська, Французька, Німецька, Італійська, Іспанська, Шведська, Кирилиця (додаткові мови доступні за запитом) |
| Рецептори зображення | До 5 |
| Вибір режимів (технології) програмування | kV/AEC,
kV/mAs,
kV/mA/ms або kV/cm товщина (тільки стандартна консоль) |
| Режим томографії | Стандартна функція |
| Допоміжне живлення (коліматора) | Стандартна функція |
| GenWare™ Сервісне програмне забезпечення | Діагностика та технічна підтримка на базі ПК |
| Документація | Інструкції на CD-диску (роздруківка опціонально) |
| ОПЦІЇ | 40 kW | 50 kW | 65 kW | 80 kW |
| AEC Інтерфейс | Іонізаційна або твердотільна |
| Допоміжний блок живлення змінного струму з непрямим заземленням | 24 VAC/63 A, 150 watts |
| Допоміжний блок живлення змінного струму | 230 VAC/3 A (доступно тільки на моделях з 3 фазами/400-480 VAC) |
| Інтерфейси цифрової рентгенографії | CPI RAD VISION™, Canon, IDC IMIX, Cedara, CMT, ATS, Konica Minolta, Fuji, Vieworks |
| DAP Iнтерфейс | Доступний |
| Стартер подвійної швидкості | Только на 3 фазах/400-480 VAC |
| Кнопка вмикання експозиції (Hand Switch) | Доступний |
| Розширена гарантія | Доступний (потрібна консультація із заводом) |
| Міні-пульт управління консоллю | Доступний |
| Підставка (п'єдестал) для мембранної консолі | Доступний |
| Настінне кріплення мембранної консолі | Доступний |
| Розширений режим томографії | Доступний |
| Консоль з сенсорним екраном | Доступний |
| Настінне кріплення сенсорного екрану | Доступний |
Генератори рентгенівські CMP 200 ENERGY ASSIST
Рентгенографічні генератори з конденсаторним накопичувачем енергії.
| Модельний ряд CMP 200 ENERGY ASSIST | 32 kW | 40 kW | 50 kW |
| Застосування | Рентгенографія |
| Тип генератора | Високочастотний вихід (максимум 480 kHz) |
| Номінальна потужність ІЕС | 32 kW @ 100 kV для 100 ms | 40 kW @ 100 kV для 100 ms | 50 kW @ 100 kV для 100 ms |
| Діапазон, kV | 40-125 kV | 40-125 kV | 40-150 kV |
| Діапазон, mA | 10-400 mA | 10-500 mA | 10-630 mA |
| Діапазон експозиції, mAs | 0.1-100 mAs | 0.1-100 mAs | 0.1-125 mAs |
| Швидкість ротора | Стартер низької швидкості |
| Фаза вхідного сигналу / Напруга | 1 фаза/215 VAC ± 113% (зниження допустимої потужності нижче 200 VAC) |
| Максимальний вхідний струм | 20 A |
| Пульсація високої напруги | <1 kV @ 100 kV |
| Сумісні рентгенівські трубки | > 300 моделей трубок |
| Авто-калібровка трубки | Стандартна функція |
| Діапазон таймеру експозиції | 1 ms - 6.3 s (10 s, 20 s, 30 s опціонально) |
| Анатомічні програми (Мембранная / Сенсорная Консоль) | 1024/20,000 + методики |
| Підтримувані мови консолі | Англійська, Французька, Німецька, Італійська, Іспанська, Шведська, Кирилиця (додаткові мови доступні за запитом) |
| Рецептори (приймальні пристрої/датчики) зображення | До 5 |
| Вибір режимів (технології) програмування | kV/AEC, kV/mAs, kV/mA/ms або kV/cm товщина (тільки стандартна консоль) |
| Режим томографії | Стандартна функція |
| Допоміжне живлення (коліматора) | Стандартна функція |
| GenWare™ Сервісне програмне забезпечення | Діагностика та технічна підтримка на базі ПК |
| Документація | Інструкції на CD-диску (роздруківка опціонально) |
| ОПЦІЇ | 32 kW | 40 kW | 50 kW |
| AEC Інтерфейс | Іонізаційна або твердотільна |
| Допоміжний блок живлення змінного струму з непрямим заземленням | 24 VAC/150 W/3 A |
| Готовність до цифрової рентгенографії | Доступний |
| Інтерфейси цифрової рентгенографії | CPI RAD VISION™, Canon, IDC, IMIX, Cedara, CMT, ATS, Konica Minolta, Vieworks |
| DAP Iнтерфейс | Доступний |
| Кнопка вмикання експозиції (Hand Switch) | Доступний |
| Розширена гарантія | Доступний (потрібна консультація із заводом) |
| Міні-пульт управління консоллю | Доступний |
| Підставка (п'єдестал) для мембранної консолі | Доступний |
| Настінне кріплення мембранної консолі | Доступний |
| Консоль з сенсорним екраном | Доступно (потребує опцію DR) |
| Настінне кріплення сенсорного екрану | Доступно (потребує опцію DR) |

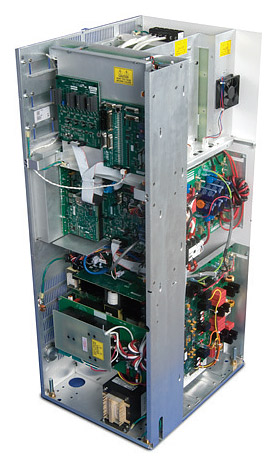

Генератори рентгенівські INDICO IQ™
Високотехнологічні пристрої живлення для рентгеноскопічних (fluoroscopic) та рентгенографічних (radiographic) систем.
| | INDICO IQ™ MODELS |
| GENERAL SPECIFICATIONS | 50 kW | 65 kW | 80 kW | 100 kW |
| Generator Type | High Frequency Output (maximum 400 kHz) |
| Rotor Supply | Low Speed Starter; optional Dual Speed Starter |
Input Phase/Voltage
(Auto select in each range) | 3 Ф 400-480 VAC |
| Line Voltage Range | ±10% |
| Power De-Rating | < 360 VAC line derating occurs |
| Compatible X-Ray Tubes | > 300 tube models |
| Tube Operation | 1 tube standard (2 tubes optional) |
| Anatomical Programs (Membrane/Touchscreen Console) | 1024/20,000+ techniques |
| Image Receptors | Up to 6 |
| Technique Selection | kV/AEC, kV/mAs, or kV/mA/ms |
| Communication Ports | USB, CAN, Ethernet, RS485, RS232, RS422 |
| Auxiliary Room & Collimator Power | Standard feature |
| GenWebTM Service Software | Web-based remote diagnostics and technical support |
| Documentation | Manuals on CD (hardcopy optional) |
| RADIOGRAPHY | 50 kW | 65 kW | 80 kW | 100 kW |
| kV Range/Steps | 40 - 150 kV in 1 kV increments |
| kV Accuracy | ±2% for 90 - 110 kV; ±(5% + 1 kV) for 40 - 150 kV |
| High Voltage Ripple | < 1 kV at 110 kV with 21 m (70 ft) cables |
| Rise Time (10% - 90%) | < 0.75 ms (< 0.5 ms typical) |
mA Range/Steps
(1 mA/0.1 mA steps optional) | 10-630 mA/R'10 or R'20 | 10-800 mA/R'10 or R'20 | 10 - 1000 mA / R'10 or R'20 |
| mA Accuracy | ±(5% + 1 mA) measured after 5 ms for exposures > 5 ms
±20% for exposures ≤ 5 ms or ≤ 0.5 mAs |
| Exposure Timer Range | 1 - 6300 ms in 1 ms increments (up to 99 s optional) |
Exposure Timer Accuracy
(measured at 75% points of kV waveform) | ±(2% + 0.5 ms) for 5 - 6300 ms
±(10% + 1 ms) for <5 ms or ≤ 0.5 mAs |
| mAs Range (non-AEC) / Steps | 0.1-1000 mAs /R'10 or R'20 |
| mAs Accuracy | ±(10% + 0.2 mAs) |
| CONTINUOUS FLUOROSCOPY | 50 kW | 65 kW | 80 kW | 100 kW |
| kV Range/Steps | 40 - 125 kV in 1 kV steps |
| kV Accuracy | ±2% for 90 - 110 kV; ±(5% + 1 kV) for 40 - 125 kV |
| High Voltage Ripple | <1 kV at 110 kV & 5 mA with 21 m (70 ft) cables |
| mA Range/Steps | 0.5-20 mA in 0.1 mA steps |
| mA Accuracy | ±(5% + 1 mA); ±20% for exposures ≤ 6.7mA |
| PULSED FLUOROSCOPY | 50 kW | 65 kW | 80 kW | 100 kW |
| kV Range/Steps | 40 - 125 kV in 1 kV steps |
| kV Accuracy | ±2% for 90 - 110 kV; ±(5% + 1 kV) for 40 - 125 kV |
| mA Range/Steps | 10 - 20 mA in 0.1 mA steps; 21 - 99 mA in 1 mA steps |
| mA Accuracy | ±(5% + 1 mA); ±20% for exposures ≤ 6.7mA |
| Pulse Rates | 30, 15, 7.5, 3, 1 @ 60 Hz; 25, 12, 6, 3, 1 @ 50 Hz |
| Pulse Width | 1 - 40 ms in 1 ms steps up to 50% duty cycle |
| OPTIONS | 50 kW | 65 kW | 80 kW | 100 kW |
| ABS Interface | Available - ionization, PMT, Photo-Diode or Solid State |
| Active Dose Reduction (ADR) | Available |
| Advanced Options Software Kit | Available |
| AEC Interface | Available - PMT, Photo-Diode, Composite Video or Proportional DC |
| Cabinet Wheels (Factory Installed) | Available |
| Cine Mode | Available |
| Custom Interfaces | Available (consult factory) |
| Digital Imaging Interfaces | Available |
| Dose Area Product (DAP) Interface | Available |
| Dual Speed Starter | Available |
| Enhanced Room I/O Board | Available |
| Hand/Foot Exposure Switch | Available |
| High Level Continuous Fluoroscopy | Available |
| High Level Pulsed Fluoroscopy | Available |
Line Adjusting Transformer
(3Ф/208-240 VAC) | Available | Not Applicable |
| Second Filament Drive | Available |
| Second Tube Capability | Available |
| Standard Console Pedestal | Available |
| Standard Console Wall Mount | Available |
| Touchscreen Console | Available |
| Touchscreen Wall Mount | Available |

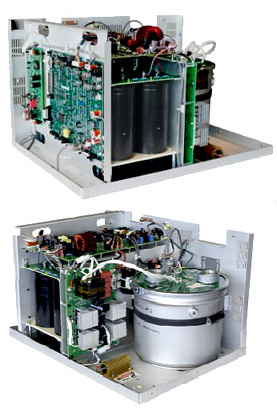

Генератори рентгенівські CMP 150™ ENERGY ASSIST
GENERATOR PERFORMANCE MATRIX
| GENERAL SPECIFICATIONS | 32 kW Medical | 32 kW Veterinary |
| Application | Radiographic |
| Generator Type | High Frequency Output (maximum 400 kHz) |
| Power Rating | 32 kW (22 kW IEC) |
| Input Phase/Voltage | 1Ф / 100-240 VAC ±10% |
| Input Current | ≤ 15 A |
| Compatible X-Ray Tubes | >100 tube models, <300 kHU recommended |
| Rotor Supply | Low Speed Starter |
| Auto-Tube Calibration | Standard |
| Anatomical Programs (APR) | 1024 techniques (human) | 1024 technides (animal) |
| Console Languages | Chinese, Cyrillic, English, French, German, Italian, Spanish, Swedish,
(conduit factory for additional) |
| Technique Selection | kV / mAs |
| Image Receptors | Up to 5 |
| Communication Protocol | CPI Standard |
| Bucky-Potter Power | 24 VDC / 2A, or 110 VAC or 220 VAC / 0.8 A
(jumper selectable, line voltage dependent) |
| Energy Assist Module | 4000 J standard, 6000 J (optional), 8000 J (optional) |
| GenWare® Service Software | PC-based diagnostics and technical support |
| Documentation | Manuals on CD |
| Dimensions | 411 mm (H) X 665 mm (W) X 496 mm (D) |
| Weight | 53 kg (59 to 65 kg with EA Module options) |
| RADIOGRAPHY | 32 kW Medical | 32 kW Veterinary |
| kV Range | 40 to 125 kV |
| kV Accuracy | ±(5% + 1 kV) |
| High Voltage Ripple | 4% peak-peak for ≤ 10 kHz |
| mAs Range (non-AEC) Steps | 01 to 500 mAs / R'20 (line voltage & Energy Assist Module dependent) |
| mAs Accuracy | ±(10% + 0.2 mAs) for > 0.1 mAs |
| mA Range | 10 to 500 mA |
| Exposure Time Range | 1 to 10000 ms |
| OPTIONS | |
| Advanced Capacitive Discharge | Available (consult factory) |
| Digital Interface | Custom hardware |
| Digital Radiography Ready | Available |
| Energy Assist Module | Available (6000 J or 8000 J) |
| Exposure Foot Switch | Available |
| Exposure Hand Switch | Available |
| Extended Warranty | Available (consult factory) |
| Membrane Console | Available |
| Membrane Console Pedestal | Available |
| Membrane Console Wall Mount | Available |
| Mini-Console Controller | Available |
| Serial Communication Interface | RS232 |
Консолі до рентгенівських генераторів
Консолі (пульт управління) які використовують генератори CPI.
| | CPI Console/Generator Compatibility |
| Generator |
| CONSOLE | CMP 200® SERIES
RAD/EA* | CMP 200® DR
SERIES RAD/EA* | INDICO IQ™
R&F | INDICO 100®
RAD/ R&F |
| Mini Controller | Not Available | Available | Available | Available |
| Membrane Rad | Available | Available | Not Available | Available |
| Membrane RF | Not Available | Not Available | Available | Available |
| 15" Touch Screen | Not Available | Not Available | Not Available | Available |
| 19" Touch Screen | Not Available | Available | Available | Not Available |
| | CPI Console Options |
| Options |
| CONSOLE | HAND SWITCH | WALL MOUNT | DESKTOP BASE | FLOOR PEDESTAL |
| Mini Controller | Included | Not Available | Included | Not Available |
| Membrane Rad | Available | Available | Not Available | Available |
| Membrane RF | Available | Available | Not Available | Available |
| 15" Touch Screen | Available | Available | Included | Not Available |
| 19" Touch Screen | Included** | Available | Available | Not Available |
**Also includes mini controller & hand switch
Пояснення про інформаційно-рекламний характер відомостей, розміщених на cайті.
Шановні відвідувачі нашого сайту. Усі відомості, що містяться на cайті, носять виключно інформаційно-рекламний характер. Інформація, представлена на сайті, не є вичерпною. Технічні характеристики виробів можуть бути у будь-який час змінені або доповнені.
Дана інформація не може бути використана в якості офіційних документів, наприклад для підготовки технічної частини тендерної документації.
За додатковою інформацією звертайтеся до наших фахівців. Зв'язатися з нами >>
|
