Іонізаційні камери AEC Sensor (експонометри VacuTec)
Датчик автоматичного контролю рівня рентгенівського опромінення
Застосування іонізаційних камер AEC для здійснення автоматизованого контролю експозиції є обов’язковим згідно статті 17 Закону України «Про захист людини від впливу іонізуючого випромінювання».
| Діапазон енергії/напруга на трубці | (40 ... 150) кВ |
| Діапазон інтенсивності дози | (0,5 ... 1000) мкГр/с |
| Діапазон дози опромінення1) | (1 ... 100) мкГр |
| Роздільна здатність (можна вибирати) | 0,025 мкГр |
| Діапазон часу опромінення1) | 1 мс ... 10 с |
| Відмінність у чутливості між полями детектора | < 5% |
| Коефіцієнт ослаблення1) | < 1,04 |
| Алюмінієвий еквівалент | < 0,75 mm Al |
| Напруга живлення (позитивна і негативна) | ±(11,5 ... 16)V DC |
| Цифровий вихід | Диференційний сигнал (RS 422), тривалість імпульсу 2 мкс |
| Модуль для лінійної зміни напруги | 0 ... 10 В |
1)Відповідно до стандарту DIN 6815
вимірювання дози здійснюється таким чином:
керма у повітрі (в греях) визначається
у комбінованій гратці для розсіяного
випромінювання /
вимірювальній камері
за допомогою якості випромінювання,
що здійснюється при високій напрузі (70-80 кВ) і алюмінієвого шару для послаблення товщиною 25 мм. |
Більш детальна технічна інформація вказана у відповідних документах. |

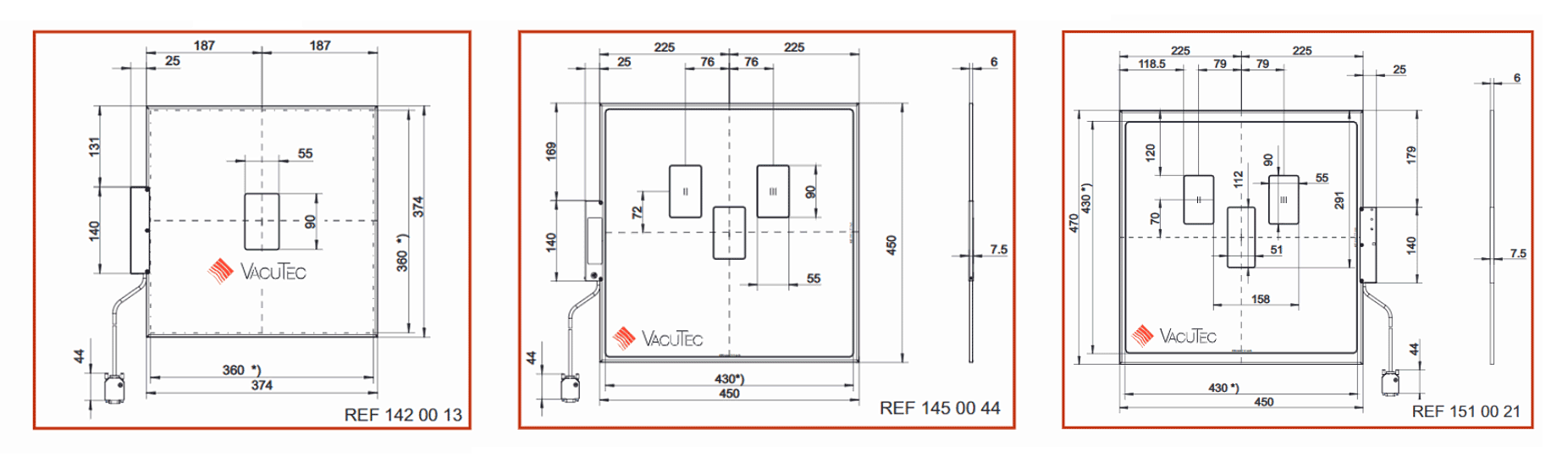

Клікніть для збільшення схем

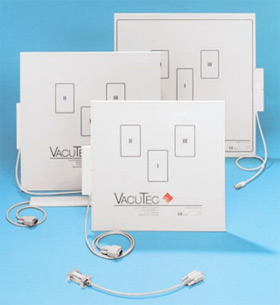

Іонізаційні камери для автоматичного контролю рівня рентгенівського опромінення
Застосування
Іонізаційні камери використовуються як чутливі елементи в пристроях для автоматичного контролю рівня рентгенівського опромінення.
Вони представляють собою заповнені повітрям камери з 1, 3 вимірювальними полями, поєднаними з підсилювачем і перемикачем поля.
Завдяки невеликій товщині (6 мм) камеру можна використовувати з усіма типами сучасного рентгенівського обладнання.

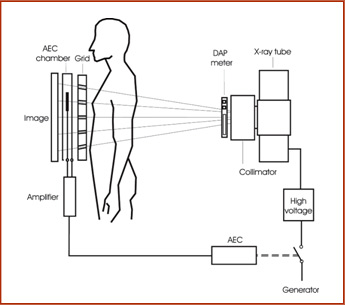

Принцип роботи
Струм, який утворюється на полях датчика внаслідок дії рентгенівських променів, на далі підсилюється, перетворюється у цифрові дані, і надходить до автоматичного контролера рівня опромінення.
Цей контролер надсилає до генератора сигнал вимкнення, завдяки чому забезпечується оптимальна і відтворювана якість зображення, незалежно від якості випромінювання, густини об'єкта та інших факторів.
Електроніка камер
Іонізаційні камери обладнано мінімальним комплектом електроніки, яка забезпечує підсилення, перетворення на цифрові дані і обробку утвореного струму відповідно до обраного поля.
Електроніка також утворює напругу в камері, завдяки чому не потрібно використовувати зовнішнє джерело живлення високої напруги.
Модуль для лінійної зміни напруги
Для забезпечення сумісності зі звичайними інтерфейсами використовується спеціальний модуль, який перетворює імпульси на лінійну зміну напруги.
Цей модуль встановлюється між інтерфейсним кабелем і інтерфейсом автоматичного контролера рівня опромінювання, який іде від генератора.

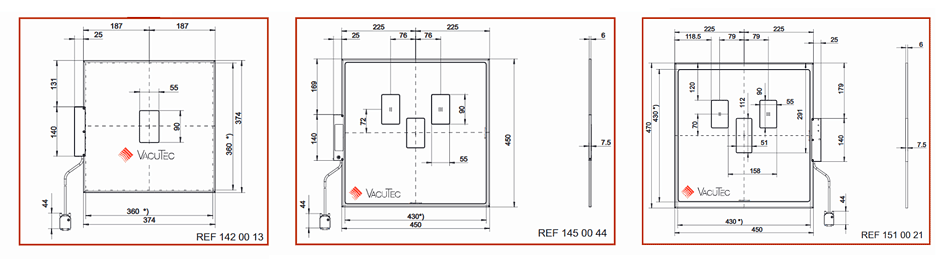

Типи камер
Розміри вказаних у цьому документі камер є стандартними, однак за замовленням можуть бути виготовлені камери інших розмірів.
Мінімальний комплект електроніки встановлено на боковій частині корпуса камери.
За необхідності можна замовити модель з електронікою, яка знаходиться на відстані до 90 см від камери.
| Тип | Опис | Розмір L2xB2 (мм) |
| 141 00 18 | Камера на 3 поля з електронікою | 374 x 374 |
| 142 00 13 | Камера на 1 поле з електронікою | 374 x 374 |
| 145 00 44 | Камера на 3 поля з електронікою | 450 x 450 |
| 147 00 05 | Камера на 3 поля з електронікою | 370 x 450 |
| 151 00 21м | Камера на 3 поля з електронікою | 450 x 470 |
Високотехнологічні камери
Датчики автоматичного контролю рівня опромінення забезпечують найвищу ефективність з останніми моделями плоскопанельних детекторів.
Майже невидимі поля камер є результатом використання інноваційних технологій, і забезпечують надзвичайно рівномірне поглинання рентгенівських променів вимірювальною камерою при всіх робочих напругах рентгенівських апаратів, що використовуються для медичної діагностики.
Камери товщиною 6 мм можуть мати різні розміри і технічні характеристики залежно від іонізаційної камери.
